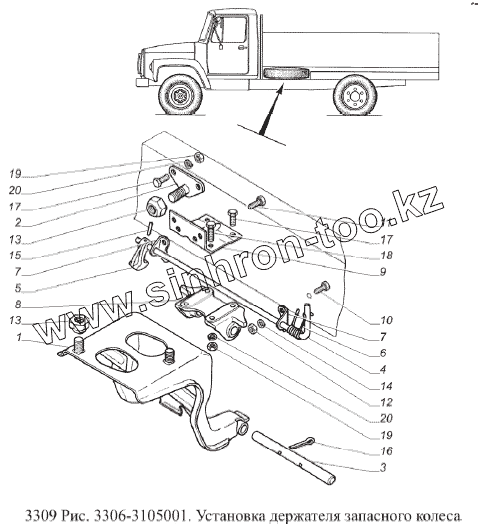

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2). Установка держателя запасного колеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 53-3105065 Кронштейн откидной запасного колеса в сборе
2 33072-3105062 Пластина болта
3 51-3105074 Ось кронштейна запасного колеса
4 51А-3105080 Валик защелки
5 51А-3105085 Защелка кронштейна
6 51А-3105087 Пружина валика защелки кронштейна
7 51А-3105090 Кронштейн валика защелки
8 63-3105055-01 Кронштейн
9 53А-3105056-01 Усилитель лонжерона
10 201455-П29 Болт М8-6gх18 ОСТ 37.001.123-96
11 201457-П29 Болт М8-6gх22 ОСТ 37.001.123-96
12 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
13 250712-П29 Гайка Б М20х1,5-6Н ОСТ 37.001.195-97
14 252155-П2 Шайба 8Л ОСТ 37.001.115-75
15 258937-П Штифт 4х22
16 258054-П Шплинт 4х30
17 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
18 201501-П29 Болт М10-6gх35 ОСТ 37.001.123-96
19 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
20 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
