Каталог запасных частей к технике: ГАЗ-3309 (Евро 2). Рама

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано ГАЗ-3306 (1994) ГАЗ-3307 (2000) ГАЗ-3307 (доп. с дв. ЗМЗ Е 3) (2009) ГАЗ-3308 (2000) ГАЗ-3308 (2002) ГАЗ-3308 (доп. с дв. ЗМЗ Е 3) (2009) ГАЗ-33081 (2008) ГАЗ-3309 ГАЗ-3309 (доп. с дв. ЗМЗ Е 3) (2009) ГАЗ-3309 (Евро 2) (2008) ГАЗ-33104 Валдай (2006) ГАЗ-33104 Валдай Евро 3 (2008) ГАЗ-33106 Евро 3 (2015) ГАЗ-4301 ГАЗ-51 (63, 63А) (1956) ГАЗ-51 (63, 93) (1960) ГАЗ-52-01 ГАЗ-52-02 ГАЗ-53 А (1989) ГАЗ-5312 (2002) ГАЗ-66 (Каталог 1983 г.) (1983) ГАЗ-66 (Каталог 1996 г.) (1996) ГАЗ-ММ "Полуторка" (1949) ГАЗон NEXT C41R13-60 (2021)

Схема > Не выбрано Установка деталей кабины Установка деталей кабины Установка обивки Установка стеклоочистителя Стекло ветрового окна Установка стеклоомывателя Установка деталей передка Установка вещевого ящика Панель с приборами Стекло окна задка Дверь с петлями правая Дверь с петлями левая Установка обивки двери Установка деталей двери Вентиляция двери правая Вентиляция двери левая Стекло вентиляции двери правое Стекло вентиляции двери левое Стекло опускное двери правое Стекло опускное двери левое Стойка опускного стекла правая Стойка опускного стекла левая Установка стеклоподъемников Ручка стеклоподъемника с наконечником Установка замков и приводов замков двери Установка замков и приводов замков двери Привод с тягой правый Привод с тягой левый Привод замка двери внутренний правый Привод замка двери внутренний левый Выключатель замка двери Ручка двери наружная Ограничитель двери Сиденье водителя Установка кронштейнов Механизм регулирования Салазки правые Салазки левые Сиденье переднее Установка отопителя Установка отопителя Отопитель Радиатор отопителя с прокладками Кожух радиатора с крышками вентилятора Электродвигатель отопителя с ротором Корпус вентилятора правый Корпус вентилятора левый Патрубок воздухопровода Сопло патрубка Короб воздухозаборника Установка трубопроводов отопителя Установка крана отопителя на оперении Кран отопителя Установка зеркал заднего вида Опора стойки нижняя Стойка с опорой правая Стойка с опорой левая Установка поручня и крючков для одежды Установка противосолнечных козырьков Кронштейн противосолнечного козырька Фиксатор противосолнечного козырька Установка боковых габаритных огней Установка ремней безопасности Установка оперения на автомобиле Оперение Капот с арматурой Установка подножек Установка деталей замка капота Установка привода замка капота Установка деталей замка капота Установка петель капота Платформа с бортами Установка платформы и брызговиков Двигатель полностью укомплектованный Установка подушек подвески двигателя Установка опор двигателя Установка топливного бака Бак топливный Установка топливопроводов Фланец забора и слива топлива с фильтром Установка фильтра грубой очистки топлива Установка деталей акселератора Установка деталей акселератора Установка тяги ручного управления Педаль акселератора Установка воздуховодов воздушного фильтра Установка резонатора воздушного фильтра Установка воздушного фильтра Фильтр воздушный Установка трубопроводов системы наддува Установка охладителя воздуха Установка системы выпуска газов Оперение с радиатором Установка шлангов Установка радиатора Установка буферов отдачи Установка рамки с радиатором Установка расширительного бачка Муфта с вилкой Установка привода управления сцеплением Установка привода сцепления Цилиндр главный привода сцепления Кронштейн с педалью сцепления Цилиндр привода сцепления Шланг гибкий сцепления Установка рычага коробки передач Коробка передач с картером и механизмом управления сцеплением Установка коробки передач на двигатель Коробка передач Коробка передач Коробка передач Вал первичный с крышкой Вал первичный коробки передач Вал промежуточный коробки передач Вал вторичный коробки передач Синхронизатор 4-й и 5-й передач Синхронизатор 2 и 3 передачи Установка карданных валов Передача карданная трансмиссии Вал карданный Вал карданный промежуточный Опора промежуточного вала Мост задний с тормозами и ступицами Редуктор заднего моста Шестерня ведущая главной передачи с подшипниками Дифференциал Рама Установка брызговиков двигателя Установка переднего бампера Установка устройства буксирного заднего Установка противоподкатного бруса Установка бокового ограждения Установка передней подвески Установка передней подвески Рессора передняя Установка задней подвески Рессора задняя Рессора задняя Рессора задняя дополнительная Рессора дополнительная Ось передняя с тормозами Ось передняя Кулак поворотный левый (правый) Установка колес на автомобиле Колесо с шиной в сборе Ступица переднего колеса с барабаном и подшипниками правая Ступица переднего колеса с барабаном и подшипниками левая Ступица переднего колеса Ступица переднего колеса с барабаном правая. Ступица переднего колеса с барабаном левая Ступица заднего колеса с барабаном и подшипниками правая Ступица заднего колеса с барабаном и подшипниками левая Ступица заднего колеса с барабаном правая Ступица заднего колеса с барабаном левая Установка держателя запасного колеса Установка рулевого управления Установка рулевого управления Установка рулевого управления Установка колонки рулевого управления Механизм рулевого управления Колонка рулевого управления с карданным валом Колонка рулевого управления Вал рулевого управления Винт рулевого механизма с гайкой-рейкой Вал карданный Подшипник с уплотнителем Вал карданный средний Цилиндр силовой гидроусилителя руля Установка клапанной коробки насоса ГУР Тяга продольная рулевого управления Тяга поперечная рулевая Клапан управления гидроусилителя руля Установка привода тормозной системы Установка привода тормозной системы Установка привода тормозной системы Установка привода тормозной системы Установка привода тормозной системы Установка привода тормозной системы Тормоз передний правый Тормоз передний левый Цилиндр колесный Тормоз задний с тросом правый Тормоз задний с тросом левый Цилиндр колесный Установка привода тормозного крана Установка привода тормозов Тяга верхняя с уплотнителем Кронштейн промежуточного рычага Цилиндр главный тормозов Поршень первичный Бачок главного цилиндра Установка стояночного тормоза Рычаг стояночного тормоза Кронштейн с рычагом и уравнителем Установка шланга и штуцера отбора воздуха компрессора Усилитель пневматический с главным цилиндром Усилитель пневматический тормозов Фильтр воздушный пневмоусилителя тормозов Фильтр воздушный гидровакуумного усилителя тормозов Клапан обратный Установка генератора Установка аккумуляторной батареи Установка выключателя зажигания Установка электрооборудования Установка передних фонарей Установка передних габаритных фонарей Установка внутреннего освещения Установка задних фонарей Установка корректора света фар Установка звуковых сигналов Установка проводов Установка проводов Установка проводов Установка выключателя батареи Установка реле свечей Щиток приборов Установка гибкого вала спидометра Установка датчика уровня топлива Установка датчиков Установка датчика засоренности воздушного фильтра Установка датчиков АБС Установка блока управления и предохранителей АБС Установка жгута АБС 130 Установка ящика аптечки

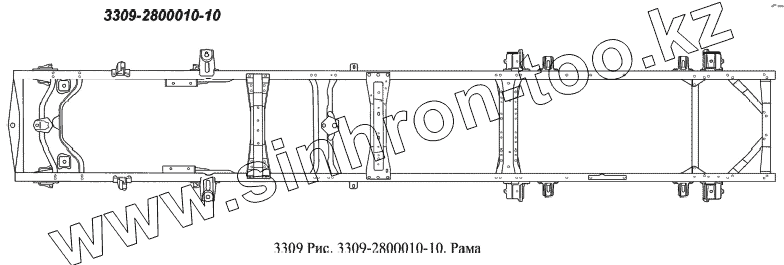

3309-2800010-10

Позиция на иллюстрации	Заводской номер детали		Название детали
3309-2800010-10	3309-2800010-10		Рама
1	33081-2801080		Поперечина №1
2	3307-2801152		Поперечина №3
3	33078-2801172		Поперечина №4
4	53-2801184		Поперечина № 5 рамы в сборе
6	4301-2801249		Поперечина усилительная
7	294431-П		Заклепка 10х26
8	293612-П		Заклепка 12x36
9	294434-П		Заклепка 10х32
10	294432-П		Заклепка 10х28
11	294435-П		Заклепка 10х34
12	294436-П		Заклепка 10х37
13	294437-П		Заклепка диам. 10х42 кронштейнов передней рессоры
14	294440-П		Заклепка 10x36
15	294478-П		Заклепка 12x40
16	3307-2801020		Лонжерон рамы
17	3307-2801021		Лонжерон рамы
18	33081-2801036		Усилитель лонжерона
19	33081-2801037		Усилитель лонжерона
20	53А-2801248-01		Поперечина опоры промежуточного карданного вала (для запасных частей)
21	3307-2801271		Поперечина оперения кабины (для запасных частей)
22	53-12-2801366-01		Усилитель лонжерона
23	52-2902444		Кронштейн передней рессоры передний правый
24	52-2902445		Кронштейн передней рессоры передний левый
25	4301-2902446		Кронштейн передней рессоры задний
26	4301-2902447		Кронштейн передней рессоры задний
27	53-2912444		Кронштейн задней рессоры передний правый
28	53-2912445		Кронштейн задней рессоры передний левый
29	4301-2912446		Кронштейн задней рессоры задний
30	4301-2912447		Кронштейн рессоры
31	53-12-2913444		Кронштейн задней дополнительной рессоры
32	4301-5001012		Кронштейн крепления кабины
33	3306-8500028		Угольник платформы
34	3306-8500029		"Угольник установочный платформы на раме
35	53-2801198		Поперечина № 6 рамы
36	45 9731 0251		Заклепка 12x30
37	53-12-2801212		Раскос поперечины №6
38	33081-1001086		Кронштейн правый
39	33081-1001087		Кронштейн левый
40	53-2905540		Кронштейн амортизатора верхний правый
41	53-2905541		Кронштейн амортизатора верхний левый
42	256876-П		Заклепка 12x42

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
