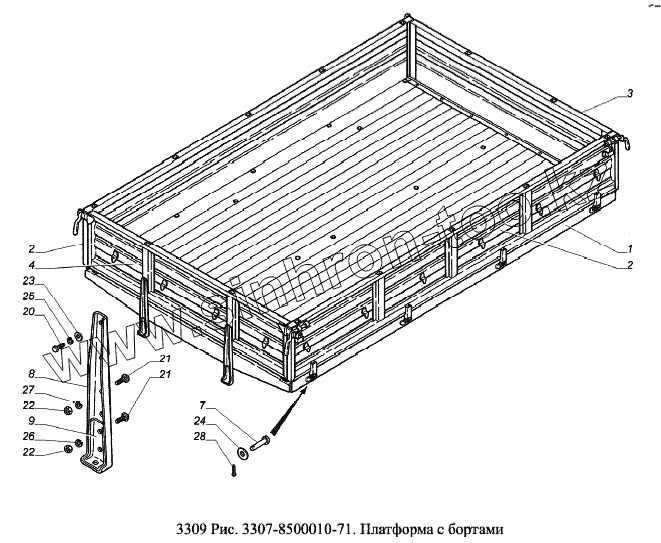

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2). Платформа с бортами

Тип техники

Марка

Модель

Схема

1

2

2

3

4

7

8

9

20

21

21

22

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3307-8501012-51		Основание платформы
2	3307-8502010-70		Борт боковой
3	3307-8503010-70		Борт задний
4	3307-8504010-70		Борт передний
7	АА-120637-Д		Ось бортовых петель
8	3307-8500016-50		Угольник установочный
9	3307-8500018		Башмак угольника
20	201460-П29		Болт М8-6gх30 ОСТ 37.001.123-96
21	210406-П29		Болт М10-6gх30
22	250512-П29		Гайка М10-6Н ОСТ 37.001.124-93
23	252038-П29		Шайба 8 ОСТ 37.001.144-96
24	252045-П29		Шайба 12 ОСТ 37.001.144-96
25	252135-П2		Шайба 8Т ОСТ 37.001.115-75
26	252136-П2		Шайба 10 ОТ ОСТ 37.001.115-75
27	252156-П2		Шайба 10Л ОСТ 37.001.115-75
28	258052-П29		Шплинт 4х20 ОСТ 37.001.171-93

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
