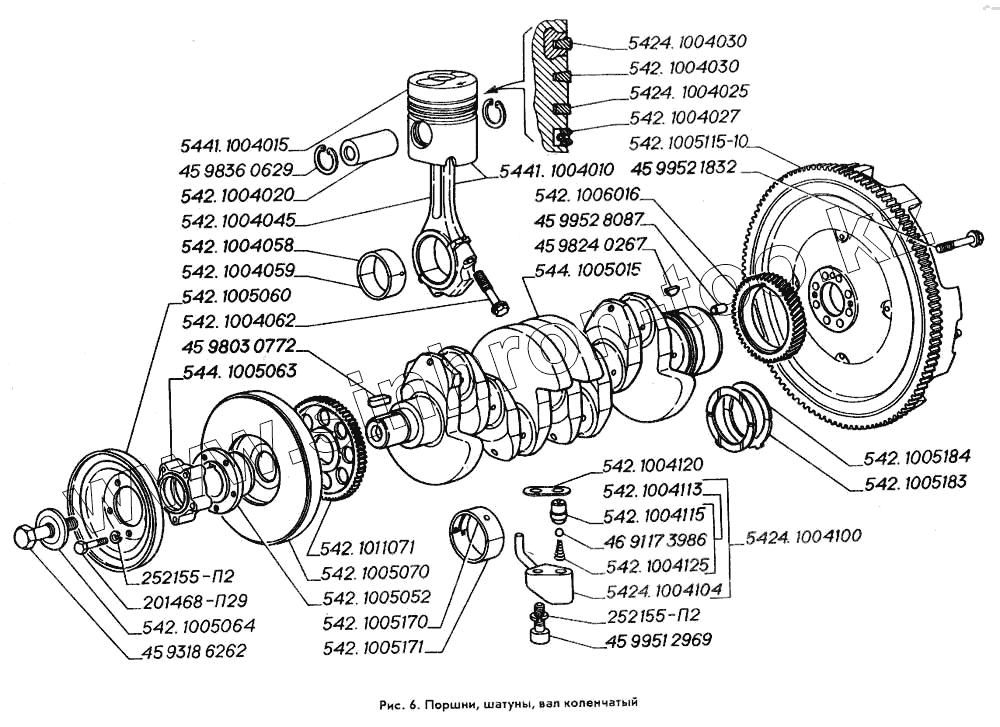

Каталог запасных частей к технике: ГАЗ-3309. Поршни, шатуны, вал коленчатый
542.1006016
542.1005064
252155-П2
252155-П2
542.1005184
542.1005183
542.1004045
5424.1004100
542.1011071
542.1005060
45 9951 2969
45 9836 0629
46 9117 3986
45 9803 0772
45 9824 0267
45 9952 8087
45 9952 1832
45 9318 6262
5424.1004025
201468-П29
544-1005015
542.1004058
542.1005170
542.1004059
542.1005171
542.1005070
542.1004113
542.1004027
542.1004030
5424.1004030
542.1004062
542.1004115
5424.1004104
542.1005115-10
542.1004020
5441-1004015
5441-1004010
542.1004120
544-1005063
542.1004125
542-1005052
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 542.1006016 | 542.1006016 | Шестерня ведущая | |
| 542.1005064 | 542.1005064 | Шайба | |
| 252155-П2 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 542.1005184 | 542.1005184 | Шайба упорного подшипника верхняя | |
| 542.1005183 | 542.1005183 | Шайба упорного подшипника нижняя | |
| 542.1005184-Р1 | 542.1005184-Р1 | Шайба упорного подшипника верхняя | |
| 542.1005184-Р2 | 542.1005184-Р2 | Шайба упорного подшипника верхняя | |
| 542.1005184-Р3 | 542.1005184-Р3 | Шайба упорного подшипника верхняя | |
| 542.1005183-Р1 | 542.1005183-Р1 | Шайба упорного подшипника нижняя | |
| 542.1005183-Р2 | 542.1005183-Р2 | Шайба упорного подшипника нижняя | |
| 542.1005183-Р3 | 542.1005183-Р3 | Шайба упорного подшипника нижняя | |
| 542.1004045 | 542.1004045 | Шатун с крышкой | |
| 5424.1004100 | 5424.1004100 | Форсунка охлаждения поршня | |
| 542.1011071 | 542.1011071 | Шестерня ведущая | |
| 542.1005060 | 542.1005060 | Шкив | |
| 291858-П2 | 291858-П2 | Шпилька М12х1,25-6hх45 | |
| 45 9951 2969 | 45 9951 2969 | Винт М8-6hх22 | |
| 45 9836 0629 | 45 9836 0629 | Кольцо стопорное А40 | |
| 46 9117 3986 | 46 9117 3986 | Шарик 5-100+/-25 | |
| 45 9803 0772 | 45 9803 0772 | Шпонка 14х9х36 | |
| 45 9824 0267 | 45 9824 0267 | Шпонка 6х10 | |
| 45 9952 8087 | 45 9952 8087 | Штифт 10х22 | |
| 45 9952 1832 | 45 9952 1832 | Болт М12х1,5-4hх75 | |
| 45 9318 6262 | 45 9318 6262 | Болт М20х1,5-6gх100 | |
| 5424.1004025 | 5424.1004025 | Кольцо поршневое третье | |
| 201468-П29 | 201468-П29 | Болт М8-6gх50 ОСТ 37.001.123-96 | |
| 544-1005015 | 544-1005015 | Вал коленчатый | |
| 542.1004058 | 542.1004058 | Вкладыш верхний | |
| 542.1005170 | 542.1005170 | Вкладыш верхний | |
| 542.1004059 | 542.1004059 | Вкладыш нижний | |
| 542.1005171 | 542.1005171 | Вкладыш нижний | |
| 542.1005070 | 542.1005070 | Гаситель колебаний | |
| 542.1004113 | 542.1004113 | Клапан | |
| 542.1004027 | 542.1004027 | Кольцо маслосъемное | |
| 542.1004030 | 542.1004030 | Кольцо компрессионное верхнее | |
| 5424.1004030 | 5424.1004030 | Кольцо поршневое компрессионое верхнее | |
| 542.1004062 | 542.1004062 | Болт | |
| 542.1004115 | 542.1004115 | Корпус клапана | |
| 5424.1004104 | 5424.1004104 | Корпус форсунки | |
| 542.1005115-10 | 542.1005115-10 | Маховик в сборе | |
| 542.1004020 | 542.1004020 | Палец поршневой | |
| 5441-1004015 | 5441-1004015 | Поршень | |
| 5441-1004010 | 5441-1004010 | Поршень и шатун в сборе | |
| 542.1004120 | 542.1004120 | Прокладка | |
| 544-1005063 | 544-1005063 | Проставка | |
| 542.1004125 | 542.1004125 | Пружина | |
| 542-1005052 | 542-1005052 | Ступица |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
