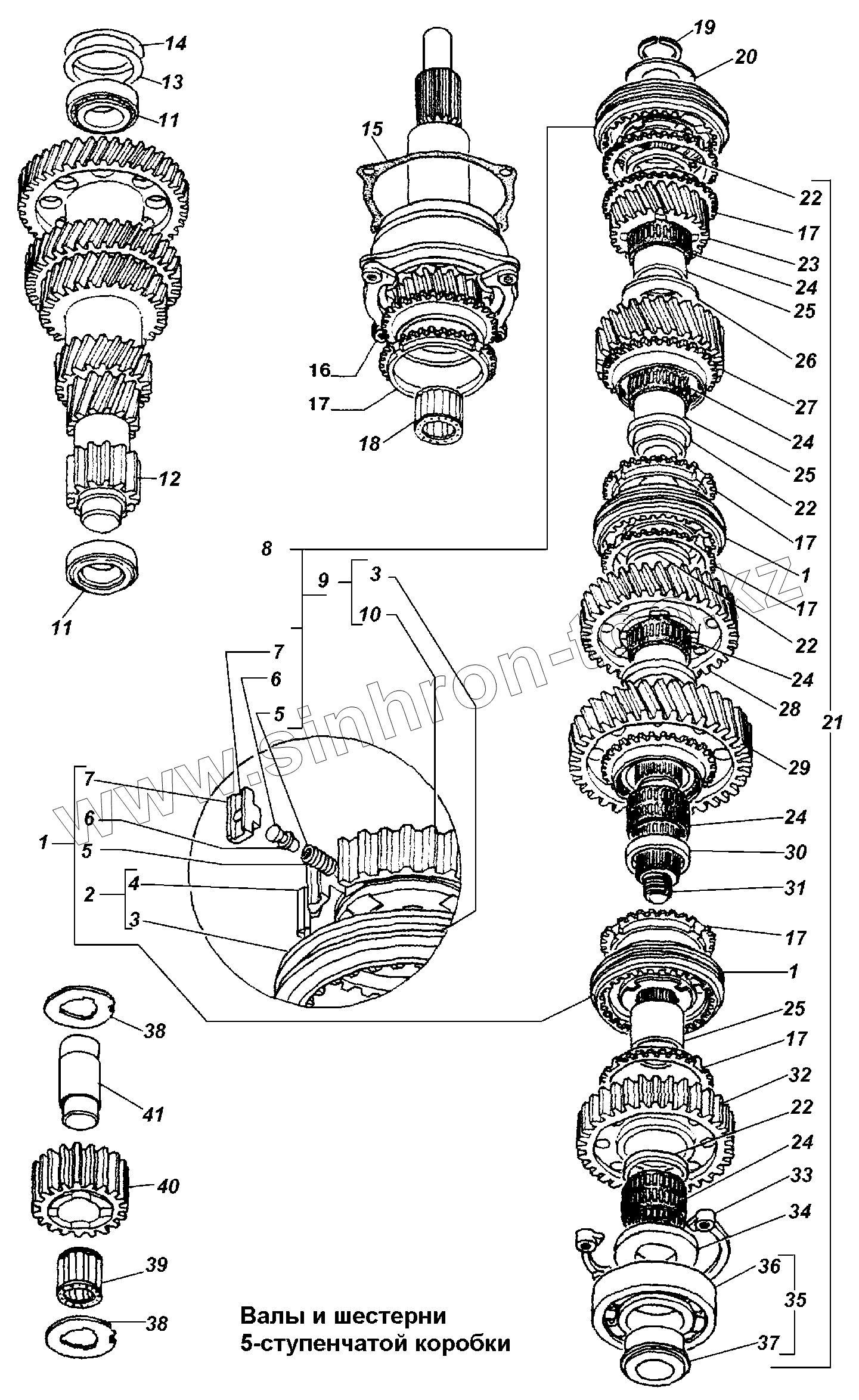

Каталог запасных частей к технике: ГАЗ-3308. Валы и шестерни 5-ступенчатой коробки
1
1
1
2
3
3
4
5
5
6
6
7
7
8
9
10
11
11
12
13
14
15
16
17
17
17
17
17
17
18
19
20
21
22
22
22
22
23
24
24
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3309-1701123 | Синхронизатор | |
| 2 | 3309-1701124 | Муфта синхронизатора 1,2,3 передач и заднего хода со ступице | |
| 3 | 3309-1701137 | Муфта синхронизатора | |
| 4 | 3309-1701119 | Ступица синхронизатора 2 и 3 передач | |
| 5 | 3309-1701170 | Пружина синхронизатора | |
| 6 | 3309-1701199 | Фиксатор синхронизатора | |
| 7 | 3309-1701171 | Сухарик синхронизатора | |
| 8 | 3309-1701121 | Синхронизатор 4 и 5 передач | |
| 9 | 3309-1701122 | Муфта синхронизатора 4 и 5 передач со ступицей | |
| 10 | 3309-1701131 | Ступица синхронизатора 4 и 5 передач | |
| 11 | 7201А | Подшипник промежуточного вала | |
| 12 | 3309-1701050 | Вал промежуточный коробки передач | |
| 13 | 3309-1701063 | Прокладка регулировочная | |
| 14 | 3309-1701062 | Прокладка регулировочная | |
| 15 | 3309-1701042 | Прокладка крышки первичного вала | |
| 16 | 3307-1701022 | Вал первичный с крышкой | |
| 16 | 3309-1701022 | Вал первичный с крышкой | |
| 17 | 3309-1701148 | Кольцо синхронизатора | |
| 18 | 264706 | Подшипник ГОСТ 520-89 | |
| 19 | 4598360027 | Кольцо Б35 | |
| 20 | 3309-1701115 | Шайба пружинная вторичного вала | |
| 21 | 3309-1701100 | Вал вторичный коробки передач | |
| 22 | 3309-1701103 | Кольцо распорное | |
| 23 | 3309-1701154 | Шестерня 4 передачи вторичного вала с кольцом синхронизатора | |
| 24 | 664910Е | Подшипник ГОСТ 520-89 | |
| 25 | 3309-1701155 | Втулка шестерен вторичного вала | |
| 26 | 3309-1701104 | Шайба шестерен вторичного вала | |
| 27 | 3309-1701114 | Шестерня 3 передачи вторичного вала с кольцом синхронизатора | |
| 28 | 3309-1701111 | Шестерня 2 передачи вторичного вала с кольцом синхронизатора | |
| 29 | 3309-1701108 | Шестерня 1 передачи вторичного вала с кольцом синхронизатора | |
| 30 | 3309-1701163 | Кольцо распорное | |
| 31 | 3309-1701105 | Вал вторичный | |
| 32 | 3309-1701140 | Шестерня заднего хода вторичного вала с кольцом синхронизатор | |
| 33 | 3309-1701183 | Полукольцо подшипника вторичного вала | |
| 34 | 3309-1701185 | Шайба заднего подшипника вторичного вала | |
| 35 | 3309-1701180 | Подшипник вторичного вала на втулке | |
| 36 | 6-311АКУ | Подшипник вторичного вала 6-311АКУ | |
| 37 | 3309-1701181 | Втулка подшипника вторичного вала | |
| 38 | 3309-1701091 | Шайба упорная шестерни заднего хода | |
| 39 | 64706 | Подшипник ГОСТ 520-89 | |
| 40 | 3309-1701080 | Шестерня промежуточная заднего хода | |
| 41 | 3309-1701090 | Ось шестерни заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
