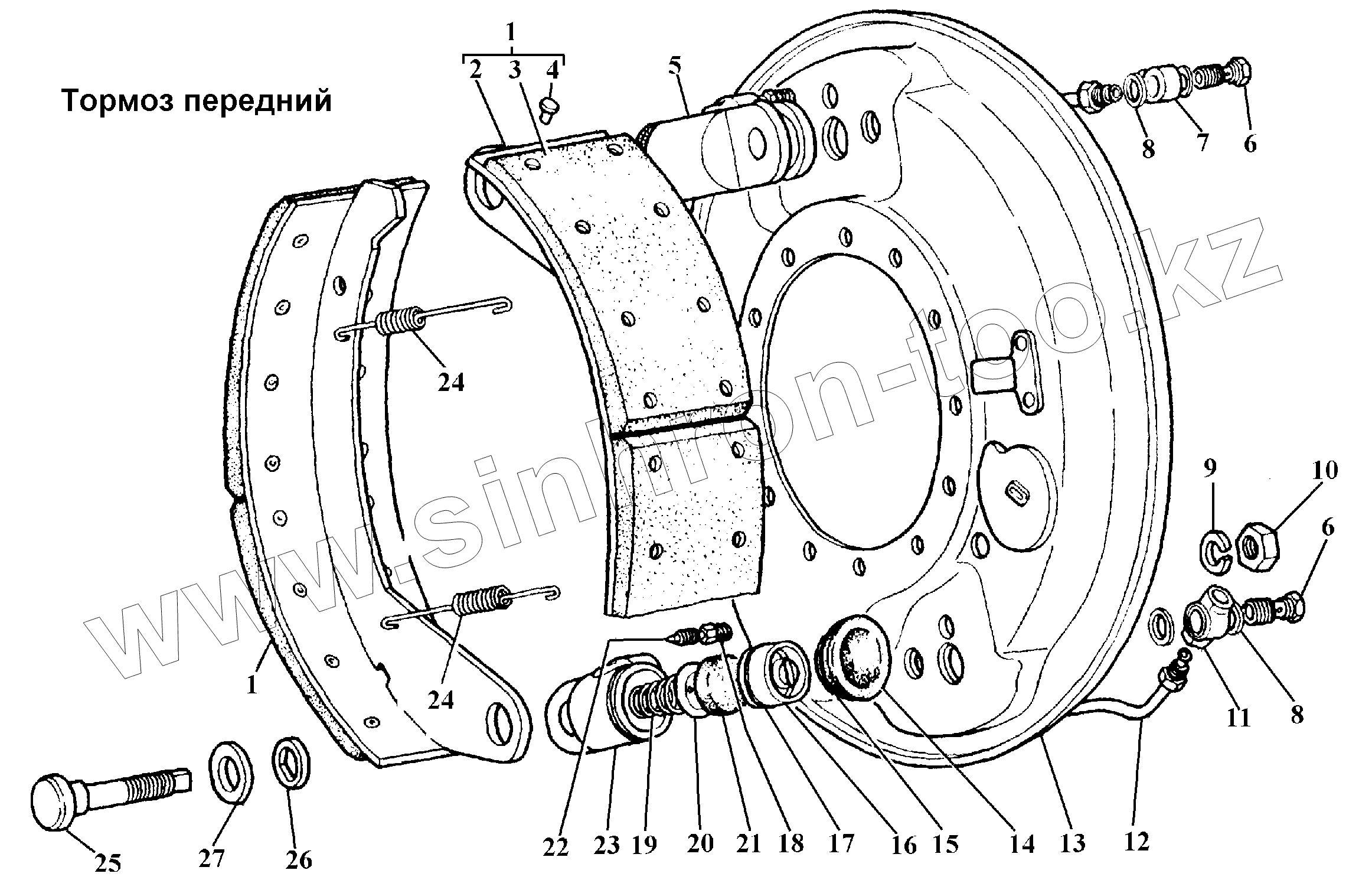

Каталог запасных частей к технике: ГАЗ-3308. Тормоз передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 3308-3501090 Колодка с фрикционными накладками
2 66-01-3501095 Колодка переднего тормоза в сборе
3 3309-3501105 Накладка тормозная
4 255923-П Заклепка 5х12 ОСТ 37.001.156-75
5 66-16-3501040 Цилиндр колесный переднего тормоза правый
5 66-16-3501041 Цилиндр колесный переднего тормоза левый
6 51-3506012 Болт М12х1,25х28
7 12-3501081 Муфта соединительная
8 51-3506013 Прокладка
9 252139-П2 Шайба 16.ОТ ОСТ 37.001.115-75
10 250561-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
11 66-3501080 Муфта соединительная колесного цилиндра переднего тормоза нижняя
12 66-3501085 Трубка соединительная колесных цилиндров переднего тормоза в сборе
13 66-3501012 Щит переднего тормоза правый в сборе
13 66-3501013 Щит переднего тормоза левый в сборе
14 51-3501058-01 Колпак защитный колесного цилиндра
15 66-16-3501103 Кольцо защитное
16 66-16-3501042 Поршень колесного цилиндра
17 66-16-3501051 Кольцо уплотнительное
18 12-3501049 Колпачок перепускного клапана колесного цилиндра тормоза защитный
19 51-3502053 Пружина колесного цилиндра
20 51-3502052 Чашка распорная манжеты
21 51-3501051 Манжета уплотнительная поршня колесного цилиндра
22 53-3501048 Клапан прокачки колесного цилиндра
23 66-3501047-01 Цилиндр колесный переднего тормоза левый
23 66-3501046-01 Цилиндр колесный переднего тормоза правый
24 66-3501035-01 Пружина стяжная колодок переднего тормоза
25 66-3501068-01 Палец опорный колодок переднего тормоза
26 51-3501028 Эксцентрик опорного пальца
27 66-3501030 Шайба опорных пальцев колодок переднего тормоза
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
