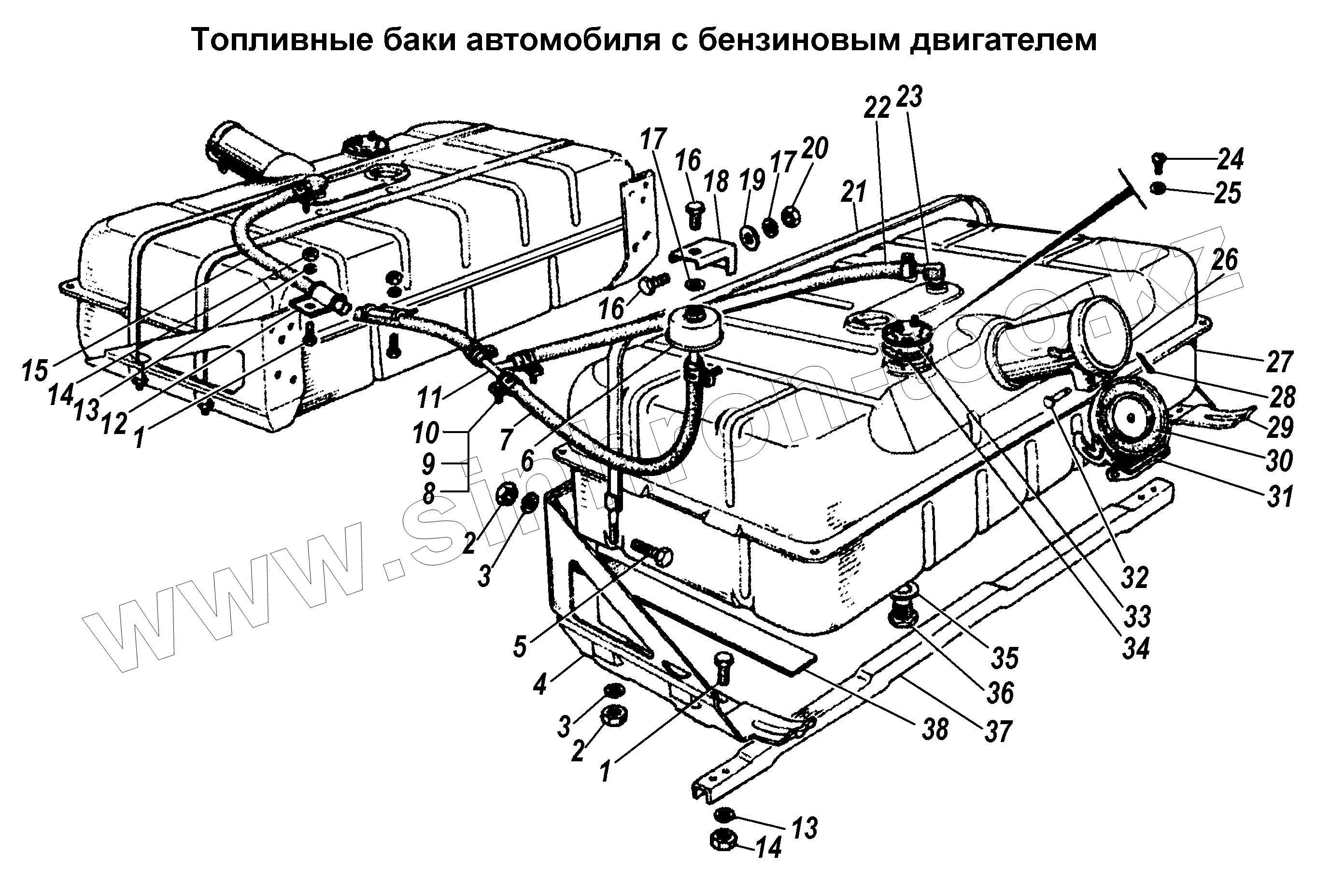

Каталог запасных частей к технике: ГАЗ-3308. Топливный баки автомобиля с бензиновым двигателем
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201454-П29 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 2 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 3 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 4 | 4301-1101117 | Кронштейн крепления бака передний | |
| 5 | 201497-П29 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 6 | 66-01-1101281 | Клапан топливного бака в сборе | |
| 7 | 66-41-1101084 | Трубка | |
| 8 | 251082-П29 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 9 | 4594321059 | Винт М4х22 | |
| 10 | 297402 | Хомут 12 | |
| 11 | 66-01-1101171 | Тройник в сборе | |
| 12 | 297484-П29 | Скоба | |
| 13 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 14 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 15 | 66-01-1101295 | Трубка | |
| 16 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 18 | 3308-1101290 | Кронштейн | |
| 19 | 252037-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 20 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 21 | 51П-1102110-Б | Хомут в сборе | |
| 22 | 66-01-1101079 | Трубка воздушная | |
| 23 | 33021-1101281 | Клапан топливного бака | |
| 24 | 224598-П29 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 25 | 293196-П29 | Шайба 5 | |
| 26 | 4301-1101060-10 | Труба наливная | |
| 27 | 4301-1101010-02 | Бак топливный | |
| 28 | 258013-П29 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 29 | 4301-1101102 | Кронштейн крепления бака задний | |
| 30 | 66-01-1103075 | Прокладка пробки бензинового бака | |
| 31 | 66-01-1103010-10 | Пробка бензинового бака в сборе | |
| 32 | 260021-П29 | Палец 6х42 ОСТ 37.001.163-97 | |
| 33 | 16.3827 | Датчик указателя уровня топлива (16.3827600) | |
| 34 | 12-1104022 | Прокладка датчика и фланца | |
| 35 | 297248-П | Прокладка диаметром 18 пробки в сборе | |
| 36 | 296494-П8 | Пробка М18х1,5х12 | |
| 37 | 51ГМ102107-Б | Планка защитная | |
| 38 | 51ГМ102120-Б | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
