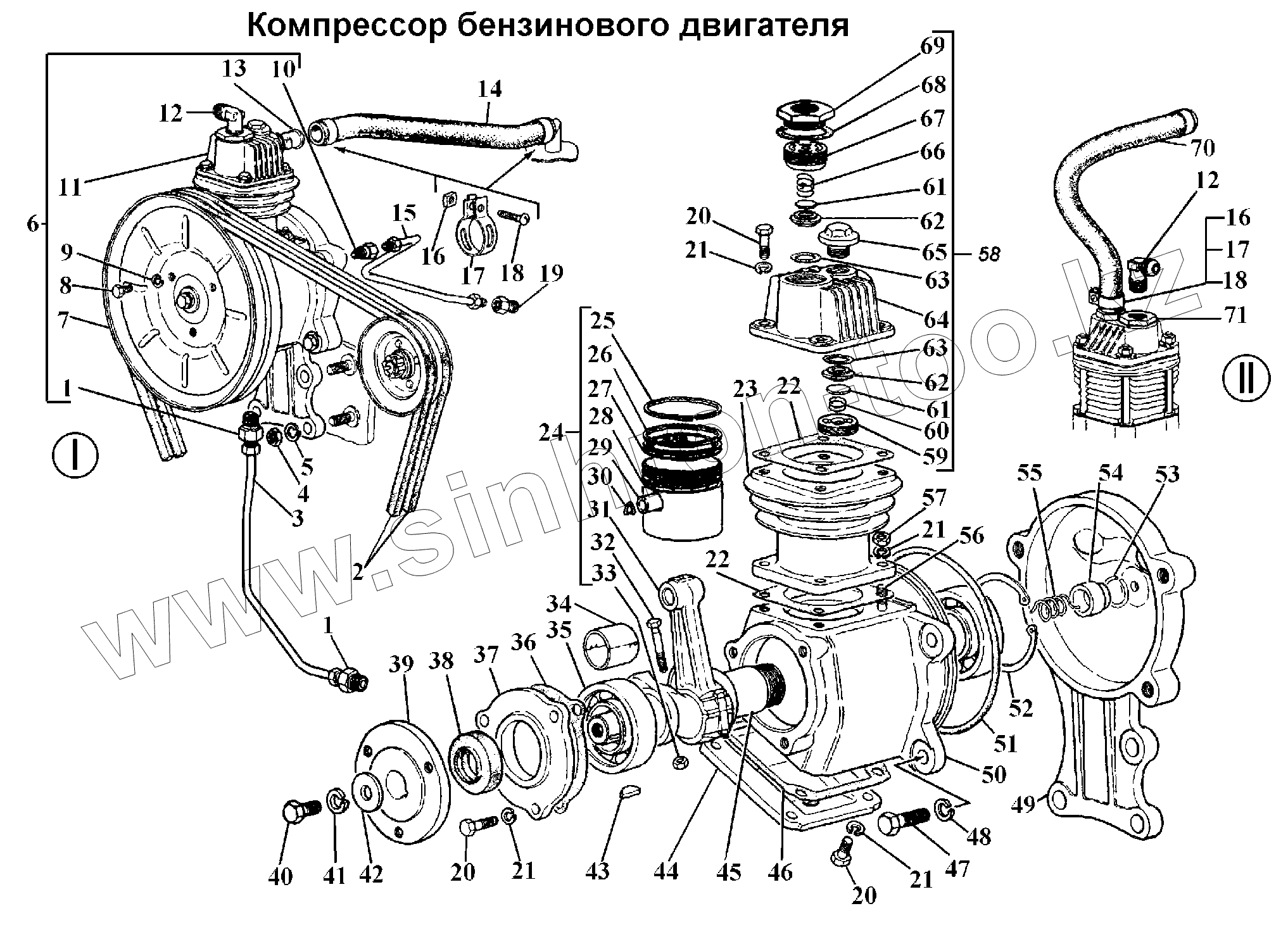

Каталог запасных частей к технике: ГАЗ-3308. Компрессор бензинового двигателя
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
21
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-207К5 | 6-207К5 | Подшипник 6-207К5 ГОСТ 8338-75 | |
| 1 | 280025-П29 | Штуцер К3/8" | |
| 2 | ВК-66-01-4201068 | Ремень привода компрессора | |
| 3 | 66-51-4201094 | Трубка отвода масла от компрессора в сборе | |
| 4 | 250515-П29 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 5 | 252157-П2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 6 | 3308-3509010 | Компрессор со штуцерами и шкивами | |
| 7 | 66-4201083 | Шкив компрессора | |
| 8 | 201454-П29 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 9 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 10 | 298452-П29 | Штуцер К1/8" | |
| 11 | 66-11-3509015-10 | Компрессор | |
| 12 | 40П-4221020 | Штуцер угловой | |
| 13 | 4301-3509052 | Штуцер прямой | |
| 14 | 66-06-4201087 | Шланг | |
| 15 | 66-11-3509124 | Трубка подвода масла к компрессору | |
| 16 | 251082-П29 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 17 | 297408-П29 | Хомут 28 | |
| 18 | 220058-П29 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 19 | 298458-П29 | Штуцер К1/4 | |
| 21 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 22 | 4301-3509038 | Прокладка цилиндра | |
| 23 | 66-11-3509030 | Цилиндр | |
| 24 | 4301-3509150 | Шатун с поршнем | |
| 25 | 4301-3509164 | Кольцо поршня компрессионное | |
| 26 | 4301-3509165 | Кольцо скребковое | |
| 27 | 4301-3509166 | Кольцо поршня маслосъемное | |
| 28 | 4301-3509160 | Поршень компрессора | |
| 29 | 4301-3509170 | Палец поршневой | |
| 30 | 4301-3509172 | Кольцо стопорное | |
| 31 | 4301-3509180 | Шатун с крышкой | |
| 32 | 4301-3509200 | Болт крышки шатуна | |
| 33 | 292735-П29 | Гайка М8х1-4Н5Н | |
| 34 | 130-3509092-01 | Вкладыш шатуна | |
| 35 | 207К5 | Подшипник ГОСТ 520-89 | |
| 36 | 4301-3509063 | Прокладка передней крышки | |
| 37 | 4301-3509060 | Крышка передняя | |
| 38 | 4301-3509070 | Манжета 24х46х13,5 | |
| 39 | 66-11-3509089 | Ступица шкива | |
| 41 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 42 | 252039-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 43 | 4598240263 | Шпонка 5х7,5 | |
| 44 | 66-11-3509100 | Крышка нижняя | |
| 45 | 66-11-3509110 | Вал коленчатый | |
| 46 | 4301-3509103 | Прокладка нижней крышки | |
| 47 | 201501-П29 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 48 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 49 | 66-11-3509095 | Крышка-кронштейн | |
| 50 | 4301-3509020 | Картер | |
| 51 | 4301-3509023 | Кольцо уплотнительное | |
| 52 | 4599060546 | Кольцо А72 | |
| 53 | 4301-3509202 | Кольцо стопорное | |
| 54 | 4301-3509094 | Уплотнитель | |
| 55 | 4301-3509093 | Пружина уплотнителя | |
| 56 | 4599523513 | Шпилька М8х(1,25-Сп/1)х20 | |
| 57 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 58 | 4301-3509039-10 | Головка цилиндра | |
| 59 | 4301-3509059 | Корпус всасывающего клапана | |
| 60 | 51-3505016 | Пружина | |
| 61 | 4301-3509062 | Клапан | |
| 62 | 4301-3509064 | Седло клапана | |
| 63 | 4301-3509055 | Прокладка | |
| 64 | 4301-3509040-10 | Головка цилиндра | |
| 65 | 296498-01 | Пробка М18х1,5 | |
| 66 | 4301-3509048 | Пружина нагнетательного клапана | |
| 67 | 4301-3509051 | Корпус нагнетательного клапана | |
| 68 | 4301-3509045 | Прокладка | |
| 69 | 4301-3509044 | Пробка М33х1,5 | |
| 70 | 51-1014075-А | Шланг соединительный вентиляции картера | |
| 71 | 33081-3509052 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
