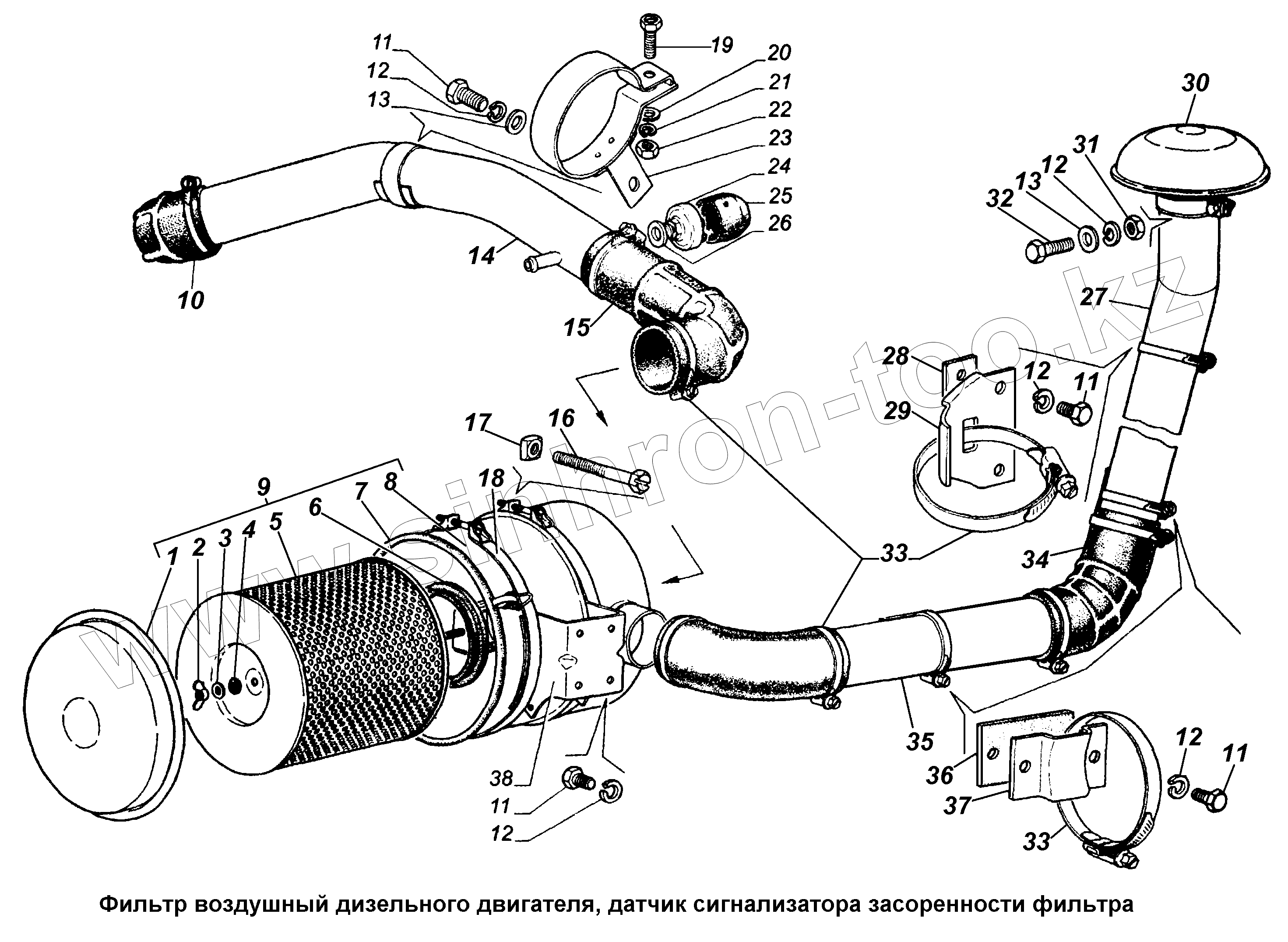

Каталог запасных частей к технике: ГАЗ-3308. Фильтр воздушный дизельного двигателя
1
2
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
12
13
13
14
15
16
17
18
20
22
23
24
25
26
27
28
29
30
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4301-1109018 | Крышка воздушного фильтра | |
| 2 | 251514-П29 | Гайка М10-6Н ОСТ 37.001.114-94 | |
| 4 | 51Б-3816158 | Шайба 10 | |
| 5 | 4301-1109013-10 | Элемент фильтрующий | |
| 6 | 4301-1109236 | Уплотнитель фильтрующего элемента | |
| 7 | 4301-1109042 | Уплотнитель корпуса | |
| 8 | 4301-1109033 | Корпус фильтра | |
| 9 | 4301-1109010 | Фильтр воздушный | |
| 10 | 33081-1109176 | Шланг | |
| 11 | 201454-П29 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 12 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 13 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 14 | 33081-1109254 | Труба | |
| 15 | 33081-1109300 | Шланг | |
| 16 | 291234-П29 | Болт М8х1-6gх75 | |
| 17 | 251107-П29 | Гайка М8х1-6Н ОСТ 37.001.112-91 | |
| 18 | 4301-1109202 | Хомут крепления фильтра | |
| 20 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | |
| 22 | 250608-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 23 | 33081-1109155 | Хомут | |
| 24 | 131.3839 | Датчик засоренности воздушного фильтра (131.3839600) | |
| 25 | 3102-3847028 | Чехол защитный | |
| 26 | 4301-3839066 | Прокладка уплотнительная датчика | |
| 27 | 3309-1109255 | Труба верхняя | |
| 28 | 4301-1109220 | Прокладка | |
| 29 | 4301-1109309 | Кронштейн крепления трубы | |
| 30 | 4301-1109222 | Колпак воздухозаборный | |
| 32 | 201460-П29 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 33 | ТВОС-049.001-07 | Хомут 70-90 ТУ 4599-003-03966022-00 | |
| 34 | 4301-1109176 | Шланг соединительный | |
| 35 | 4301-1109256 | Труба нижняя | |
| 36 | 4301-1109221 | Прокладка | |
| 37 | 4301-1109307 | Кронштейн | |
| 38 | 33097-1109138 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
