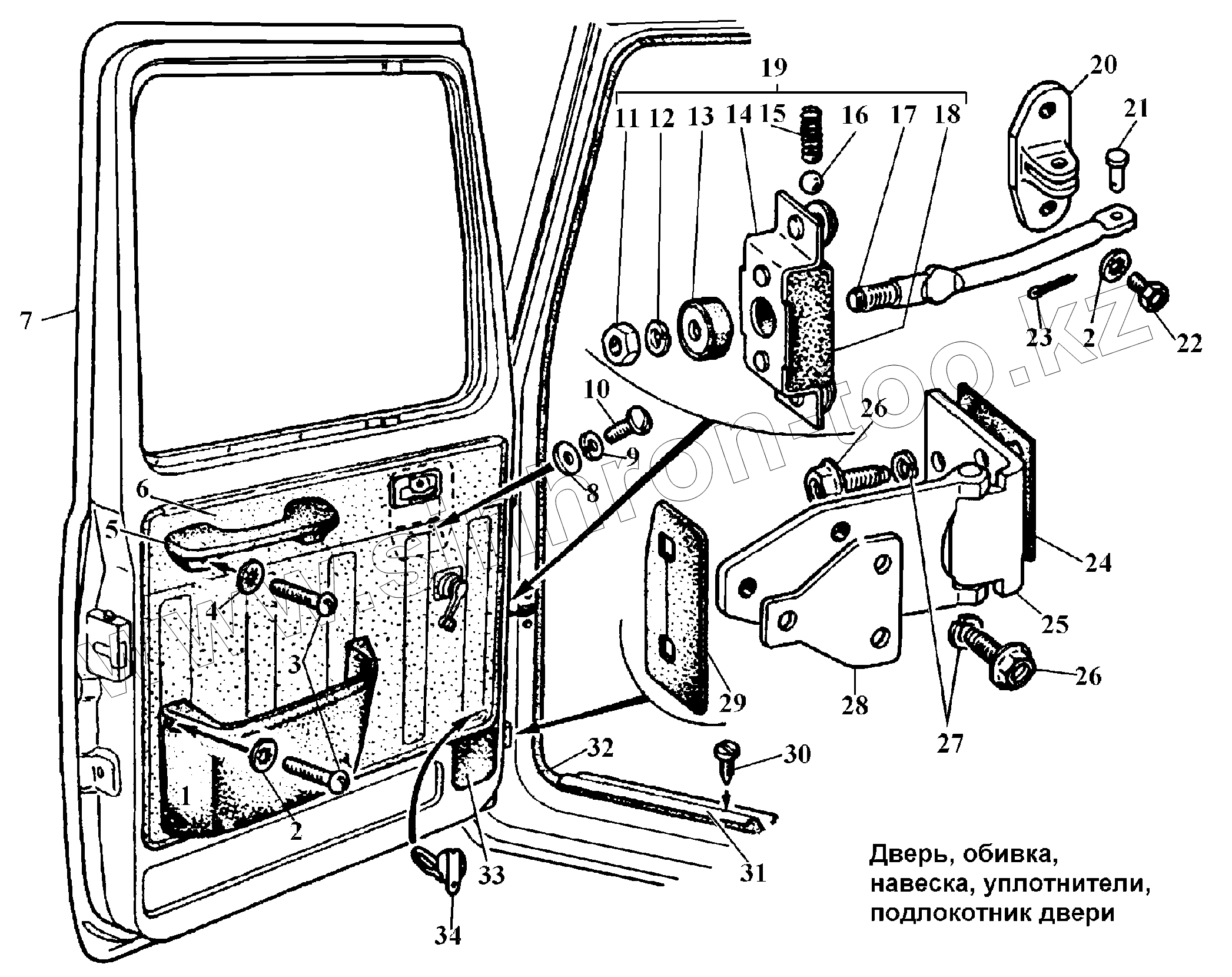

Каталог запасных частей к технике: ГАЗ-3308. Двери, обтвка, навеска, уплотнители, подлокотники

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 4301-3912406 Ящик аптечки
2 252174-П29 Шайба 2-6 ОСТ 37.001.145-75
3 220109-П29 Винт М6-6gх25 ОСТ 37.001.127-81
4 252269-П29 Шайба 6 ОСТ 37.001.145-75
5 4301-6114010 Подлокотник двери в сборе
6 4301-6102012 Обивка двери правая в сборе
6 4301-6102013 Обивка двери левая в сборе
7 4301-6100018 Дверь правая (бондеризованная, грунтованная)
7 4301-6100019 Дверь левая (бондеризованная, грунтованная)
10 224624-П29 Винт М6-6gх14 ОСТ 37.001.130-81
12 252135-П2 Шайба 8Т ОСТ 37.001.115-75
13 4301-6106086 Буфер ограничителя двери в сборе
14 4301-6106207 Крышка стопора ограничителя с осью
15 4301-6106188 Пружина стопора ограничителя
16 4691156666 Шарик 9,525-40
17 4301-6106090-10 Рычаг ограничителя
18 4301-6106182 Корпус стопора ограничителя
19 4301-6106082 Ограничитель двери в сборе
20 24-6106088 Кронштейн ограничителя
21 2600094129 Палец 6х14
22 201415-П29 Болт М6-6gх10 ОСТ 37.001.123-96
23 258011-П29 Шплинт 2х10 ОСТ 37.001.171-93
24 4301-6106046 Прокладка
25 3307-6106011 Петля двери левая
25 3307-6106010 Петля двери правая
26 4301-6106430 Болт М10х30
27 252156-П2 Шайба 10Л ОСТ 37.001.115-75
28 24-6106016-01 Пластина крепления петли к двери
29 3102-6206364 Уплотнитель петли
30 240818-П29 Винт 4х12 ОСТ 37.001.188-81
31 4301-6101560 Облицовка порога
32 4301-6107126-01 Кант проема двери
33 4301-6101462 Крышка петельного люка
34 21-6102080 Пистон крепления обивки в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
