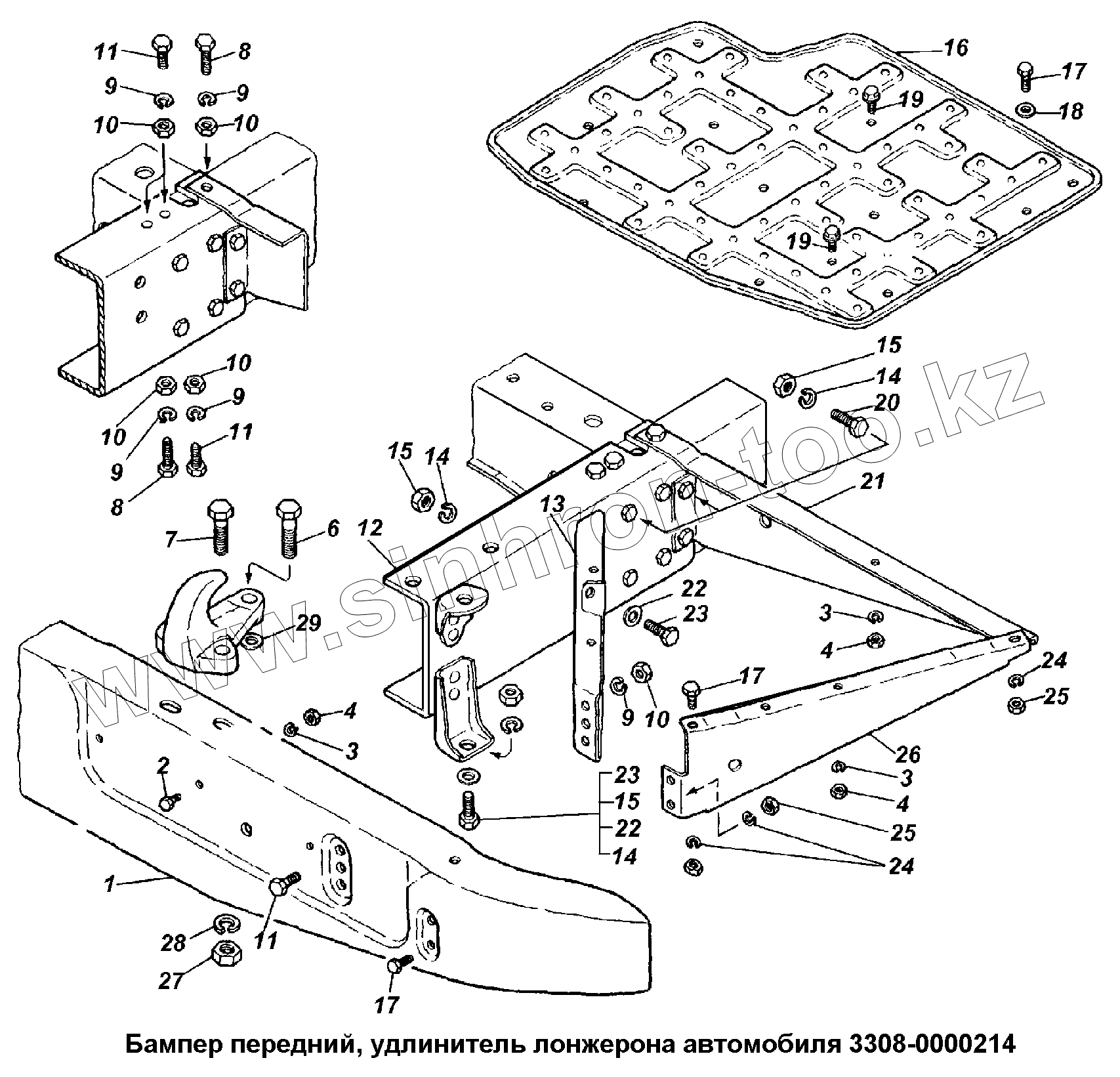

Каталог запасных частей к технике: ГАЗ-3308. Бампер передний, удлинитель лонжерона
1
2
4
4
4
6
7
8
8
9
9
9
9
9
10
10
10
10
10
11
11
11
12
13
14
14
14
15
15
15
16
17
17
17
18
19
19
20
21
22
22
23
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66-01-2803010 | 66-01-2803010 | Бампер передний в сборе | |
| 1 | 66-02-2803015-01 | Бампер передний | |
| 2 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 4 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 6 | 4593481713 | Болт М16x1,5x55 | |
| 7 | 202147-П29 | Болт М16х1,5-6gх50 ОСТ 37.001.123-96 | |
| 8 | 201501-П29 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 9 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 10 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 11 | 201497-П29 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 12 | 3308-2801018 | Удлинитель | |
| 12 | 3308-2801019 | Удлинитель | |
| 13 | 66-01-2803031 | Раскос переднего буфера | |
| 14 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 15 | 250514-П29 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 16 | 3308-2803022 | Панель буфера правая | |
| 16 | 3308-2803023 | Панель буфера левая | |
| 17 | 201456-П29 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 18 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 19 | 4593761101 | Болт М6х14 | |
| 20 | 290967 | Болт М12-6gх32 | |
| 21 | 3308-2803029 | Кронштейн левый | |
| 21 | 3308-2803028 | Кронштейн правый | |
| 22 | 252007-П29 | Шайба 12 ОСТ 37.001.144-96 | |
| 23 | 201540-П29 | Болт М12-6gх30 ОСТ 37.001.123-96 | |
| 24 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 25 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 26 | 3308-2803024 | Кронштейн правый | |
| 26 | 3308-2803025 | Кронштейн левый | |
| 27 | 250561-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 28 | 252139-П2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 29 | 252017-П29 | Шайба 16 ОСТ 37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
