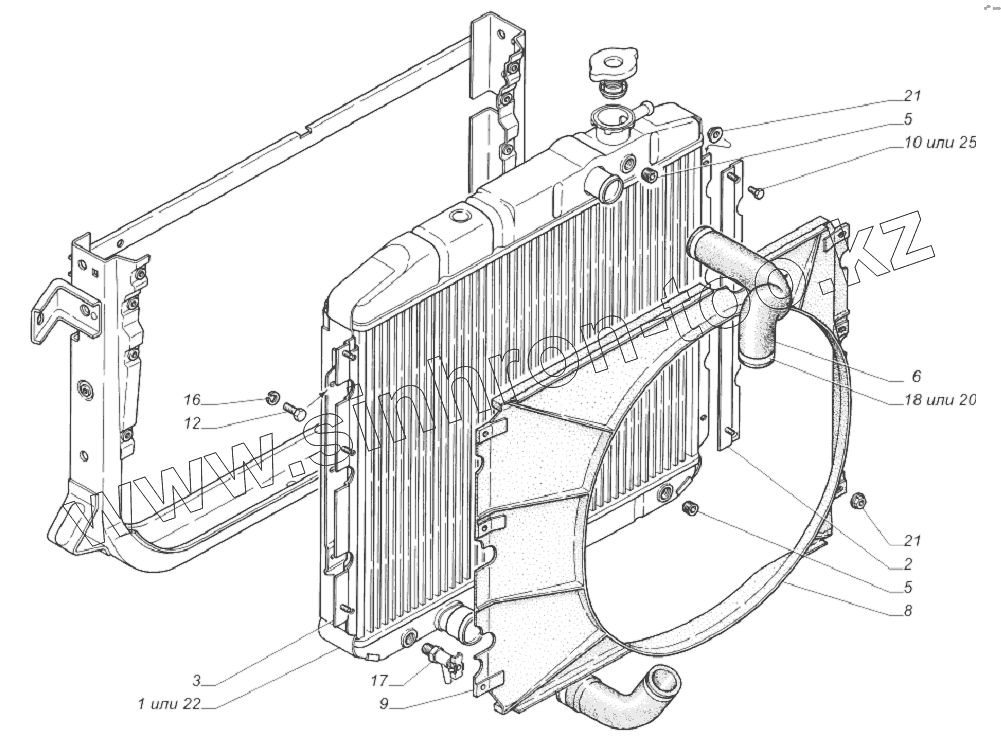

Каталог запасных частей к технике: ГАЗ-33081. 33081-1301003. Установка радиатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
5
6
8
9
10
12
16
17
18
20
21
21
22
25
Позиция на иллюстрации Заводской номер детали Название детали
1 3307-1301010-31 Радиатор водяной
2 33081-1309032 Пластина правая
3 33081-1309033 Пластина левая
5 296563-П29 Пробка КГ3/8"
6 33081-1303010 Шланг
8 33081-1309011 Кожух вентилятора
9 33081-1309222 Уплотнитель
10 201417-П29 Болт М6-6gх14 ОСТ 37.001.123-96
12 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
16 252135-П2 Шайба 8Т ОСТ 37.001.115-75
17 Г-21Ю-1305010-А Краник
18 4531149912 Хомут 40-60
20 4531149911 Хомут 40-56
21 4599531818 Гайка М6
22 121.1301010-10 Радиатор
25 290529-71 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
