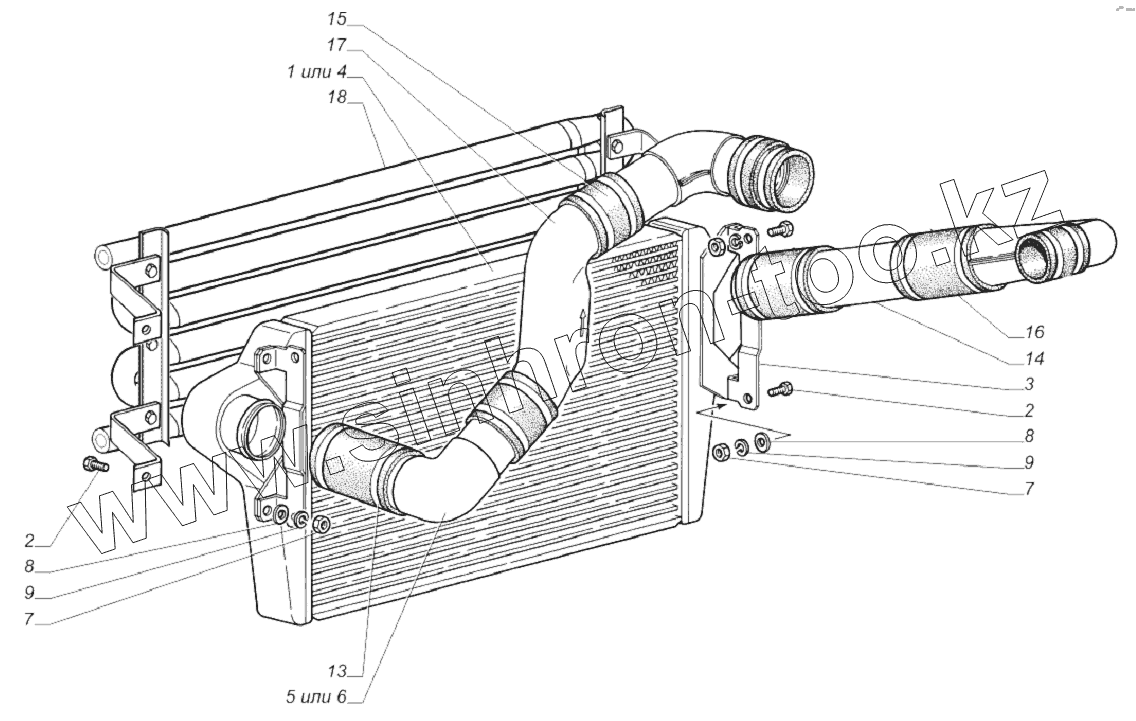

Каталог запасных частей к технике: ГАЗ-33081. 33081-1172003. Установка охладителя наддува

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

8

9

9

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	А33081-1172012		Охладитель с кронштейнами
2	201458-П29		Болт М8-6gх25 ОСТ 37.001.123-96
3	33081-1172062		Кронштейн охладителя
4	ЛР33081.1172012		Охладитель
5	33081-1172058-01		Патрубок нижний
6	33081-1172058		Патрубок нижний
7	250510-П29		Гайка М8-6Н ОСТ 37.001.124-93
8	252038-П29		Шайба 8 ОСТ 37.001.144-96
9	252135-П2		Шайба 8Т ОСТ 37.001.115-75
11	БР33081.1172012		Охладитель наддувочного воздуха
13	4531149918		Хомут 70-90
14	33081-1172070		Труба нагнетательная
15	5424.1172074		Шланг соединительный
16	33081-1172074		Шланг соединительный
17	33081-1172082		Патрубок выходной средний
18	33081-1013010-20		Радиатор масляный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
