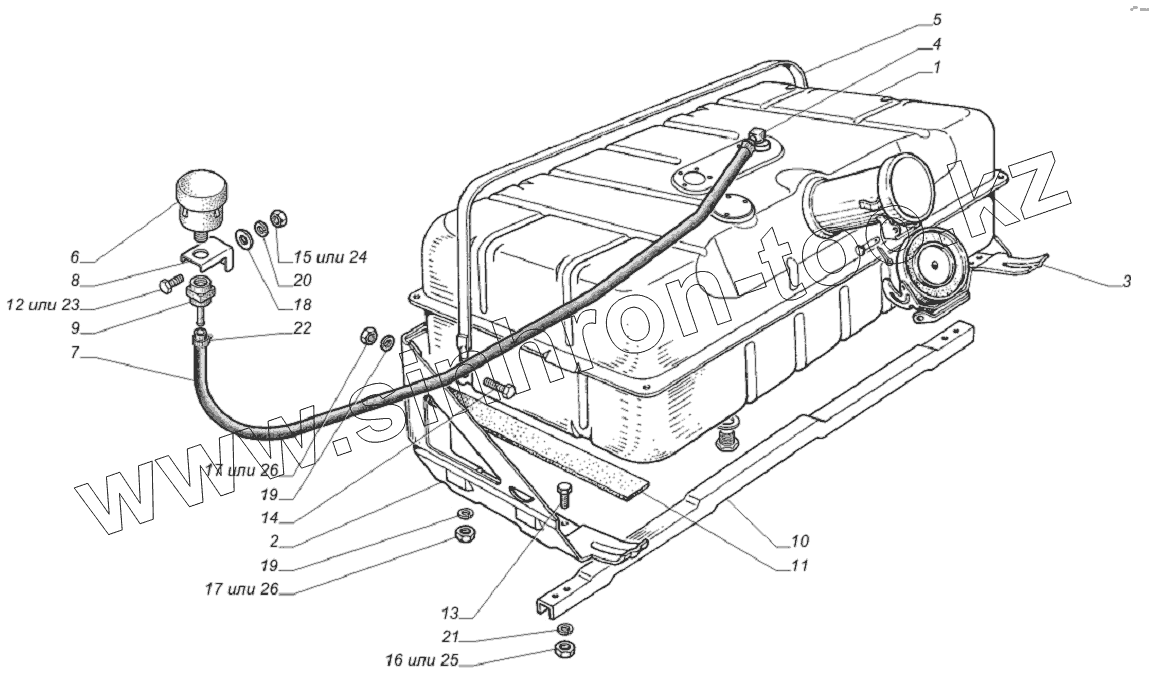

Каталог запасных частей к технике: ГАЗ-33081. 33081-1101001-40. Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4301-1101010-02 Бак топливный
2 4301-1101102 Кронштейн крепления бака задний
3 4301-1101117 Кронштейн крепления бака передний
4 33021-1101281 Клапан топливного бака
5 51П-1102110-Б Хомут в сборе
6 4301-3553010 Фильтр воздушный гидровакуумного усилителя тормозов в сборе
7 2705-1101079 Трубка
8 66-41-1101290 Кронштейн фильтра топливного бака
9 4301-1101392 Гайка крепления фильтра
10 51П-1102107-Б Планка защитная
11 51П-1102120-Б Прокладка
12 201416-П29 Болт М6-6gх12 ОСТ 37.001.123-96
13 201454-П29 Болт М8-6gх16 ОСТ 37.001.123-96
14 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
15 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
16 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
17 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
18 252037-П29 Шайба 6 ОСТ 37.001.144-96
19 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
20 252154-П2 Шайба 6Л ОСТ 37.001.115-75
21 252155-П2 Шайба 8Л ОСТ 37.001.115-75
22 00.10.00-07 Хомут 12-18 ТО17-9-20-98
23 290528-71 Болт
24 292104-31 Гайка
25 292105-31 Гайка
26 292107-31 Гайка М10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
