Каталог запасных частей к технике: ГАЗ-33081. 3302-1602290. Цилиндр главный привода сцепления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

21

22

23

24

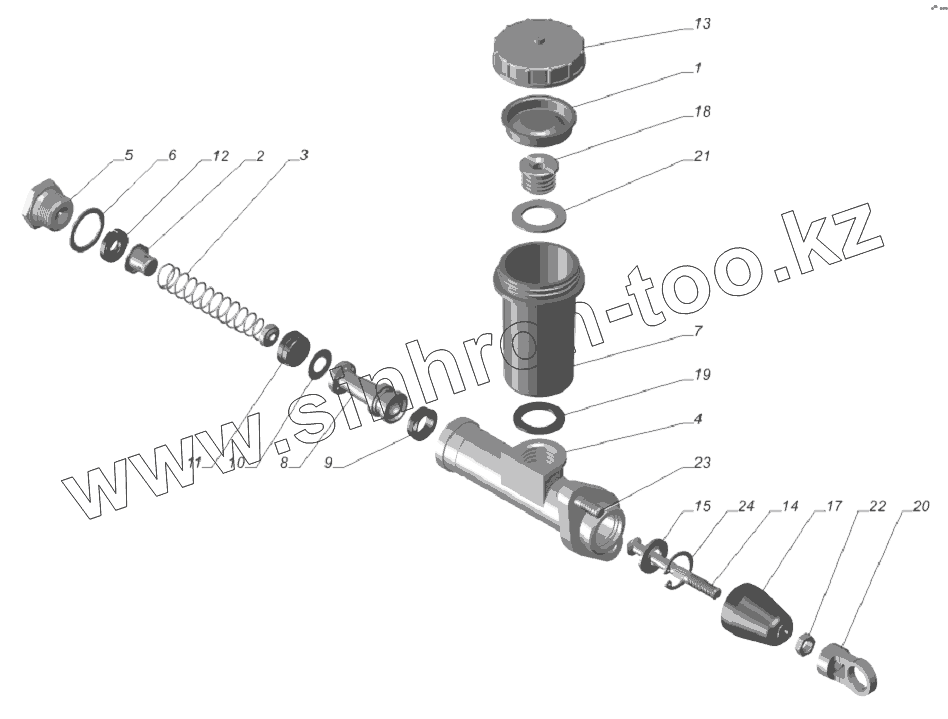

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3302-1602375		Отражатель бачка главного цилиндра сцепления
2	4301-1602390		Клапан главного цилиндра с обоймой
3	21А-1602560		Пружина возвратная поршня главного цилиндра выключения сцепления в сборе
4	4301-1602291		Корпус главного цилиндра сцепления
5	3302-1602293		Штуцер
6	4301-1602295		Прокладка штуцера
7	4301-1602540		Корпус бачка главного цилиндра привода сцепления
8	66-11-1602546		Поршень главного цилиндра привода управления сцепления
9	М02263.01		Манжета уплотнительная поршня главного цилиндра выключения сцепления
10	21А-1602552		Клапан поршня главного цилиндра выключения сцепления
11	М02265.01		Манжета внутренняя главного цилиндра сцепления
12	4301-1602556-01		Кольцо упорное клапана
13	3302-1602323-01		Крышка бачка
14	66-11-1602568-10		Толкатель поршня главного цилиндра сцепления
15	66-11-1602572		Шайба упорная поршня главного цилиндра сцепления
17	403-3505065		Колпак защитный главного цилиндра тормоза
18	4301-1602296		Штуцер бачка
19	403-3505117-А1		Прокладка бачка
20	24-1602066-01		Проушина толкателя главного цилиндра сцепления
21	4301-1602297		Кольцо опорное штуцера бачка
22	250610-П29		Гайка М8-6Н ОСТ 37.001.124-93
23	4599523513		Шпилька М8х(1,25-Сп/1)х20
24	297606-П29		Кольцо В25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
