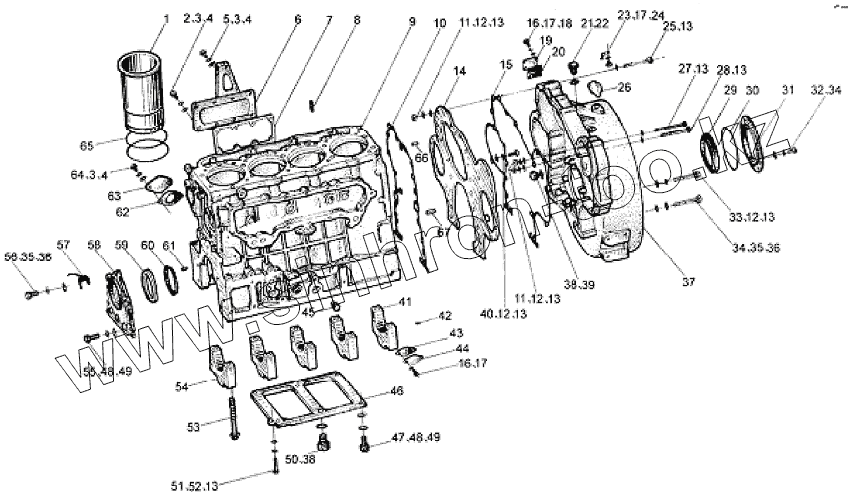

Каталог запасных частей к технике: Foton Оllin Express I. 1S10891000112 Блок цилиндров
1
2
3
3
3
4
4
4
5
6
7
8
9
10
11
11
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1002010-550-0000 | 1002010-550-0000 | Картер цилиндрового блока в сборе | |
| 1 | 1002016В400-0000 | Втулка цилиндра | |
| 2 | Q150B0825 | Болт | |
| 3 | Q40408 | Пружинная шайба | |
| 4 | Q40108 | Плоская шайба | |
| 5 | Q150B0828 | Шестигранный болт | |
| 6 | 1002093А300-0000 | Передняя накладка камеры толкателя | |
| 7 | 1002096-101-0000 | Прокладка - уплотнение для накладки камеры толкателя | |
| 8 | 1002146-201-0000 | Фиксатор головки цилиндрового блока | |
| 9 | 1002014-522-JH2A | Картер цилиндрового блока | |
| 10 | 1002079-201-0000 | Шайба - цилиндровая головка | |
| 11 | Q340B10 | Гайка | |
| 12 | Q40310 | Шайба пружинная | |
| 13 | Q40110 | Плоская шайба | |
| 14 | 1002075-550-0000 | Накладка крышки кожуха камеры шестерен в сборе | |
| 15 | 1002078-550-0000 | Шайба накладки камеры шестерни | |
| 16 | Q150B0612 | Болт с шестигранной головкой | |
| 17 | Q40406 | Шайба пружинная | |
| 18 | Q40106 | Плоская шайба | |
| 19 | 1002081-550-0000 | Накладка смотрового отверстия картера маховика | |
| 20 | 1002082-550-0000 | Шайба накладки | |
| 21 | Q617B18 | Винт - заглушка с шестигранной головкой | |
| 22 | Q72318 | Шайба уплотнительная | |
| 23 | 1002066-002-0010 | Стрелка распределения маховика | |
| 24 | GB823-1998 | Крейцкопфный маленький бочкообразный винт М6х10 | |
| 25 | Q150B1080 | Болт | |
| 26 | 1002068-001-0000 | Резиновая пробка картера маховика | |
| 27 | Q150B1095 | Болт | |
| 28 | Q150B1090 | Болт | |
| 29 | 1005060-460-000 | Задний сальник коленчатого вала | |
| 30 | Q73431145 | Кольцевое резиновое уплотнение | |
| 31 | 1005067-460-000 | Держатель заднего сальника | |
| 32 | Q150B0820 | Болт | |
| 33 | Q150B1075 | Шестигранный болт | |
| 34 | Q150B1275 | Штифт | |
| 35 | Q40312 | Шайба пружинная | |
| 36 | Q40112 | Плоская шайба | |
| 37 | 1002061-550-0000 | Крышка кожуха камеры шестерен - картер маховика | |
| 38 | Q617B20 | Винт - заглушка с шестигранной головкой | |
| 39 | Q72320 | Уплотнительная прокладка | |
| 40 | Q150B1022 | Шестигранный болт | |
| 41 | 1005143В201-0000 | Задняя крышка основного подшипника | |
| 42 | Q5280408 | Упругий цилиндрический штифт | |
| 43 | 1002102-520-000 | Шайба | |
| 44 | 1002101-520-0000 | Накладка | |
| 45 | 1002021-001-0000 | Подъемный болт | |
| 46 | 1002018А101-0000 | Подкрепляющий лист блок - картера | |
| 47 | 1002011-101-0000 | Болт подкрепляющего листа блок - картера | |
| 48 | Q40314 | Шайба пружинная | |
| 49 | Q40114 | Шайба плоская | |
| 50 | 1002012-101-0000 | Болт подкрепляющего листа блок - картера | |
| 51 | 1002013А101-0000 | Болт подкрепляющего листа блок - картера | |
| 52 | Q40410 | Шайба пружинная | |
| 53 | 1005144-300-0000 | Болт крышки основного подшипника | |
| 54 | 1005141А201-0000 | Крышка основного подшипника | |
| 55 | Q150B1432 | Шестигранный болт | |
| 56 | Q150131230 | Шестигранный болт | |
| 57 | 1005086-101-JH50 | Стрелка | |
| 58 | 1005055-400-0000 | Держатель переднего сальника | |
| 59 | 1005050-400-0000 | Передний сальник коленчатого вала | |
| 60 | 1005057-400-0000 | Масляный диск - передний сальник | |
| 61 | Q5220818 | Цилиндрический штифт | |
| 62 | 1002098-101-0000 | Шайба | |
| 63 | 1002097-101-0000 | Накладка фланца | |
| 64 | Q150B0816 | Болт | |
| 65 | 1002017-001-0000 | Кольцевое уплотнение | |
| 66 | Q522081218 | Цилиндрический штифт | |
| 67 | Q522081230 | Цилиндрический штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
