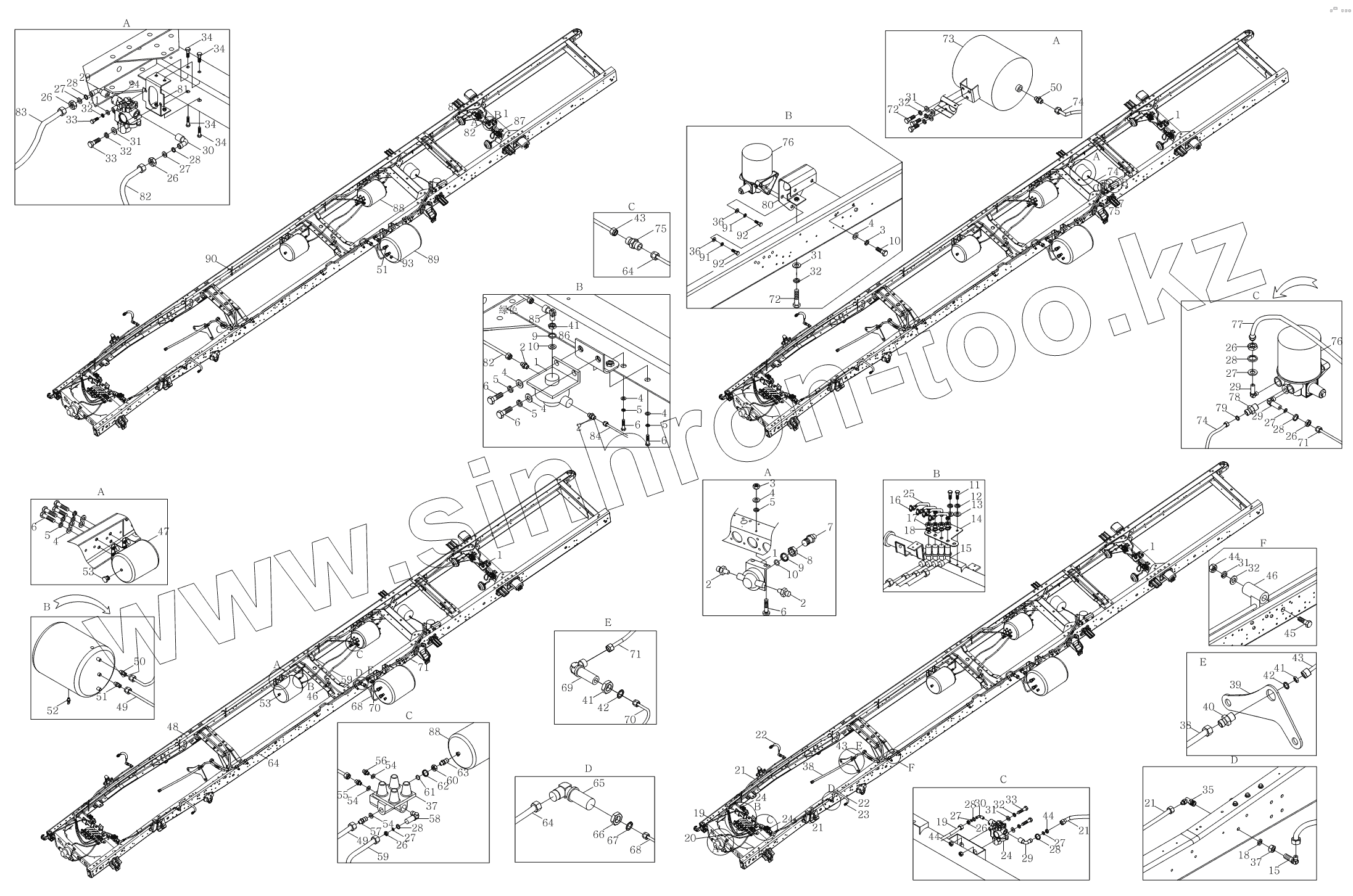

Каталог запасных частей к технике: Foton Оllin Express I. 1S10593560113 Трубопровод торможения (шасси)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
2
2
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
9
10
10
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
21
21
21
22
22
23
24
24
24
24
25
26
26
26
26
26
26
27
27
27
27
27
27
27
28
28
28
28
28
28
28
29
29
29
29
30
30
31
31
31
31
31
31
32
32
32
32
32
32
33
33
33
34
34
34
34
35
36
36
37
37
38
38
39
40
41
41
41
42
42
43
43
43
44
44
44
45
46
46
47
48
49
49
50
50
51
51
52
53
53
54
54
54
55
56
57
58
59
59
60
61
62
63
64
64
64
65
66
67
68
68
69
70
70
71
71
71
72
72
73
74
74
74
75
75
76
76
77
78
79
80
81
82
82
82
83
83
84
85
86
87
88
88
89
90
91
91
92
92
93
Позиция на иллюстрации Заводской номер детали Название детали
1 1104635600007 Клапан быстрого растормаживания
2 1104635600071 Штуцер
3 Q340B10 Гайка
4 Q40110 Плоская шайба
5 Q40310 Шайба пружинная
6 Q150B1025 Болт
7 1104635600020 Штуцер
8 Q80218 Гайка
9 1104635600029 Сальник
10 1104635600056 О-образное кольцо 18
11 Q150B0612 Болт с шестигранной головкой
12 Q40306 Шайба пружинная
13 Q40106 Плоская шайба
14 1104335600290 Держатель
15 1104635600011 Корпус соединения с соседним прямоугольным углом типа втулки I
16 1106935600193 Корпус соединения с соседним тупым углом типа втулки
17 Q351B14 Тонкая шестигранная гайка - тонкий клык
18 Q41214 Стопорная шайба
19 1104335600497 Передний левый электромагнитный клапан - нейлоновая труба клапана быстрого оттормаживания
20 1104335600319 Клапан быстрого оттормаживания - нейлоновый шланг соединительного шланга в сборе
21 1104335600518 Электромагнитный клапан - нейлоновая труба передней воздушной камеры в сборе
22 1105335600015 Резиновая труба
23 1104635600008 Штуцер
24 1106935600030 Электромагнитный клапан
25 1105935600105 Резиновый шланг для поворачивания впереди
26 Q80222 Гайка
27 NMO20.0X2.65G Кольцевое резиновое уплотнение
28 1417035600120 Сальник
29 1106635600536 Штуцер
30 1106935600035 Корпус прямоугольного соединения
31 Q40108 Плоская шайба
32 Q40308 Шайба пружинная
33 Q150B0875 Шестигранный болт
34 Q1820825 Шестигранный болт с фланцем
35 1104635600014 Соединение
36 Q40112 Плоская шайба
37 1106635615001 Клапан защитный четырехконтурный
38 1105935600101 Стальная труба в сборе воздушного компрессора
39 1105935600103 Кронштейн стальной трубы воздушного компрессора
40 1104635600013 Корпус прямоходового соседнего соединения типа втулки I
41 Q351B18 Шестигранная тонкая гайка-мелкая резьба
42 Q41218 Стопорная шайба
43 1104635600077 Соединительная резиновая труба в сборе III
44 Q340B08 Гайка
45 Q150B0860 Болт
46 1104635600061 Зажим трубы
47 1106935600202 Сварочный комплект воздушного резервуара
48 1105935600110 Пучок нейлоновых шлангов торможения в сборе
49 1104335600317 Четырёхконтурный защитный клапан - нейлоновая труба переднего воздушного резервуара в сборе
50 1104635600019 Штуцер
51 1104635600015 Штуцер
52 1104635600006 Пробка
53 1104635600059 Пробка
54 1104635900014 Шайба плоская медная
55 13118359X0015 Корпус проходного соединения
56 1106935600067 Корпус прямоходового соединения с переменным калибром типа втулки
57 1105335600011 Штуцер
58 1104335600172 Корпус соединения с соседним прямоугольным углом типа втулки
59 1105335600021 Четырёхконтурный защитный клапан - нейлоновая труба переднего воздушного резервуара в сборе
60 Q80216 Гайка шестигранная тонкая
61 1104635900011 О-образное кольцо 16
62 1104635900010 Сальник
63 1104335600176 Корпус прямоходового соединения с конической резьбой
64 1105935600109 Стальная труба регуляторного клапана в сборе
65 1108335900008 Корпус соединения с соседним прямоугольным углом типа втулки
66 Q351B16 Шестигранная пластинчатая гайка - мелкая резьба
67 Q41216 Шайба
68 1104335600411 Нейлоновая труба переднего воздушного резервуара в сборе 2
69 1104635600021 Соединение угловое
70 1104335600269 Нейлоновая труба переднего воздушного резервуара в сборе 1
71 1104335600285 Регуляторный клапан - нейлоновая труба влажного резервуара в сборе
72 Q150B0825 Болт
73 1106935600091 Ресивер
74 1108935600056 Трубка
75 1104635600012 Штуцер
76 1108935600037 Воздухоосушитель в сборе
77 1104335600265 Соединительная резиновая труба в сборе
78 Q80408 Штуцер
79 1417035600159 Сальник
80 1105935600108 Монтажный кронштейн комбинированной сушилки в сборе
81 1104335600495 Держатель правого заднего электромагнитного клапана в сборе
82 1104335600500 Правый задний электромагнитный клапан - нейлоновая труба клапана быстрого отмораживания в сборе
83 1104635600033 Трубка задней тормозной камеры
84 1104335600499 Левый задний электромагнитный клапан - нейлоновая труба клапана быстрого отмораживания в сборе
85 1104335600130 Соединение угловое
86 1104335600305 Кронштейн клапана быстрого оттормаживания в сборе
87 1104335600496 Держатель левого заднего электромагнитного клапана в сборе
88 1106935600203 Сварочный комплект воздушного резервуара
89 1106935600199 Воздушный резервуар в сборе
90 1102936200061 Зажим проводов
91 Q40312 Шайба пружинная
92 Q151C1230 Болт
93 1104635600010 Штуцер
