Каталог запасных частей к технике: Foton Оllin Express I. 1S10591000115 Нагнетатель

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

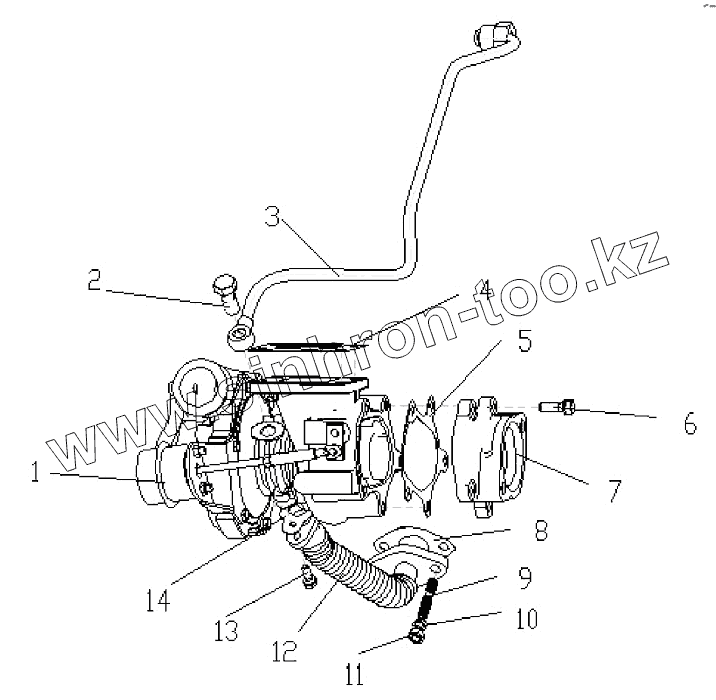

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4102-С3С.10.10С-1		Нагнетатель в сборе
2	4102BZ.10.01		Пустотелый винт
3	4102-С3С-05.10.20		Соединительная часть впускного провода нагнетателя
4	4102BZ.10.16		Входная прокладка картера турбины
5	4102BZ.10.17		Выходная прокладка картера турбины
6	GB/T9074.15-M8x25		Блок упругой прокладки и шестигранного болта
7	4102BZ-26.10.14		Коленоотводящий патрубок выхлопа
8	6102BZ-26.09.53		Прокладка посадочного продувочного держателя нагнетателя
9	GB/T899-M8x25		Двухголовый болт
10	GB/T859-8		Легкая пружинная прокладка
11	GB/T6170-M8		Шестигранная гайка первого типа
12	4102BZ-26.10.40		Соединение впускного шланга нагнетателя
13	GB/T9074.17-M6x20		Блок упругой пластинчатой прокладки и шестигранного болта
14	4102BZ.10.27-1		Прокладка посадочного продувочного держателя нагнетателя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
