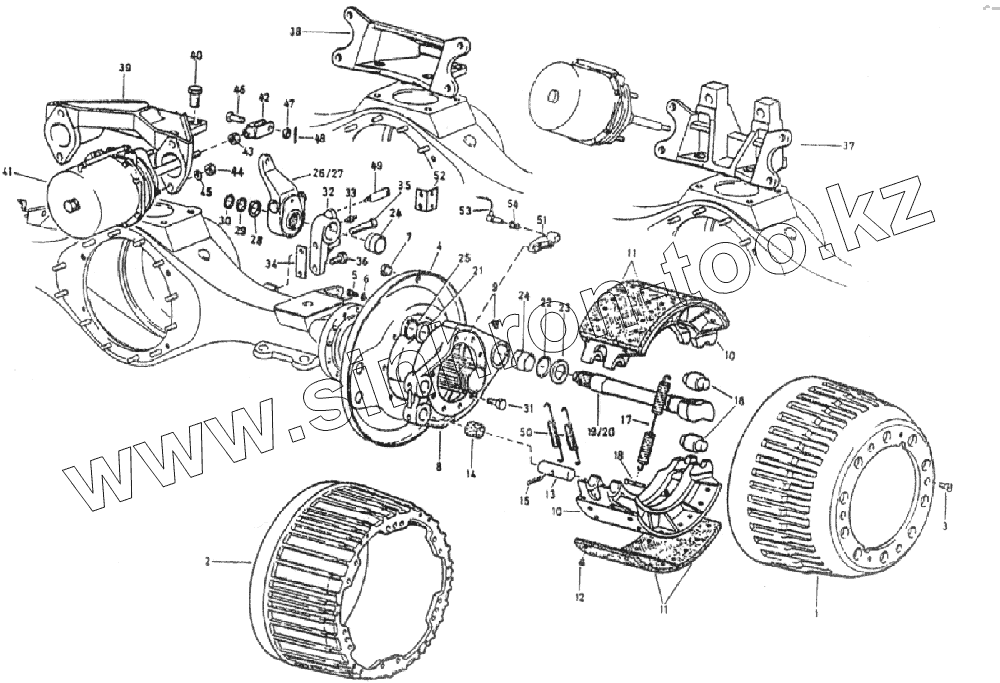

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Тормозной механизм заднего моста
1
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
29
29
29
30
31
32
33
34
34
34
35
36
39
41
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q33208 | Q33208 | Гайка | |
| 1 | AK99112340006 | Барабан тормозной (задний мост) | |
| 3 | Q2541020 | Винт | |
| 4 | AK880340018 | Кожух защитный тормозного барабана | |
| 5 | Q150B0816 | Болт | |
| 6 | Q40308 | Шайба пружинная | |
| 7 | AK880340037 | Заглушка | |
| 8 | HFF3519012 CK GF | Кронштейн тормозного механизма левый | |
| 8 | HFF3519013 CK GF | Кронштейн тормозного механизма правый | |
| 9 | Q701B45 | Масленка | |
| 10 | AK9000340061 | Тормозная колодка | |
| 11 | AK99000340068 | Накладка тормозная передняя верхняя/нижняя | |
| 12 | AK880340039 | Клепка тормозной накладки | |
| 13 | AK99000340064 | Ось тормозной колодки | |
| 14 | AK880340017 | Втулка оси тормозной колодки | |
| 15 | Q5280624 | Штифт стяжных пружин | |
| 16 | AK99000340027 | Ролик упорный тормозной колодки | |
| 17 | AK880440012 | Пружина стяжная | |
| 18 | AK880440032 | Палец стяжной пружины | |
| 19 | HFF3502012 CK 4GFTYX | Вал тормозной заднего моста левый | |
| 20 | HFF3502013 CK 4GFTYX | Вал тормозной заднего моста правый | |
| 21 | AK880440010 | Шайба | |
| 22 | AK880340023 | Кольцо уплотнительное тормозного вала | |
| 23 | AK880440010 | Шайба | |
| 24 | AK880340017 | Втулка оси тормозной колодки | |
| 25 | Q43140 | Стопорное кольцо тормозного вала | |
| 26 | HFF3502120 ST(Z) | Рычаг регулировочный тормозной левый | |
| 28 | AK880340022 | Шайба | |
| 29 | AK80320028 | Шайба регулировочная | |
| 29 | AK80320029 | Шайба регулировочная | |
| 29 | AK80320030 | Шайба регулировочная | |
| 29 | AK80320046 | Шайба регулировочная | |
| 30 | Q43125 | Стопорное кольцо тормозного вала | |
| 31 | Q151B1635TF2 | Болт | |
| 32 | AK99014340041 | Кронштейн тормозного вала | |
| 33 | M8X1-GB1152 | Штуцер для смазки | |
| 34 | AK880340033 | Шайба регулировочная | |
| 34 | AK880340034 | Шайба регулировочная | |
| 34 | AK880340032 | Шайба регулировочная | |
| 35 | Q151B1490 | Болт | |
| 36 | Q151B1440 | Болт | |
| 39 | AK99014340042 | Кронштейн тормозной камеры | |
| 41 | AK991003600303 | Энергоаккумулятор заднего моста | |
| 43 | Q341B14 | Гайка | |
| 44 | Q341B16 | Гайка | |
| 45 | Q41216 | Шайба | |
| 46 | Q5101438 | Шплинт | |
| 47 | Q40114 | Шайба плоская | |
| 48 | Q5004026 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
