Каталог запасных частей к технике: Foton-BJ3251DLPJB. Ступенька со стороны рамы BJ3241DLPJB

Тип техники

Марка

Модель

Схема

1SB2498450204

1

2

2

3

3

3

4

5

5

6

7

7

8

8

9

10

10

11

12

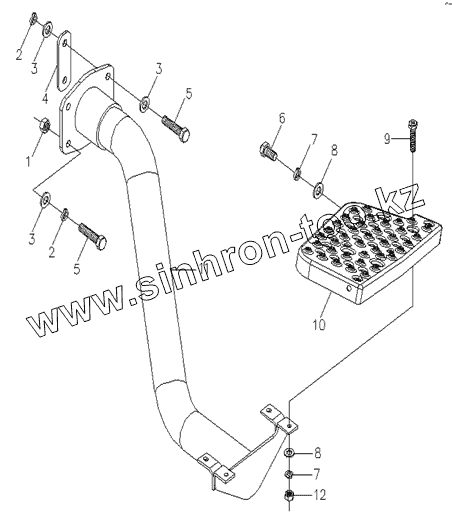

Позиция на иллюстрации	Заводской номер детали		Название детали
1SB2498450204	1SB2498450204		Ступенька со стороны рамы
1	Q340B12		Гайка крепления кронштейн нижней подножки
2	Q40312		Шайба пружинная
3	Q40112		Плоская шайба
4	1B24984510020		Планка задняя
5	Q150B1245		Болт крепления кронштейн нижней подножки
6	Q150B1260		Болт крепления нижней ступеньки
7	Q40308		Шайба пружинная
8	Q40108		Плоская шайба
9	Q2140825		Болт ступеньки
10	1B24984580014		Ступенька нижняя правая
10	1B24984580016		Ступенька нижняя правая
11	1B24984510017		Кронштейн нижней подножки
12	Q32008		Гайка шестигранная с зубчатым буртиком

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
