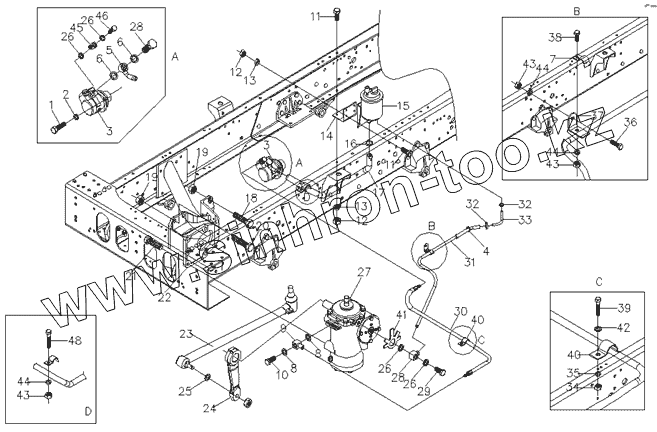

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Steering box and accessories
1S12413400001
1
2
3
3
4
5
6
6
7
8
8
8
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
26
26
27
28
28
29
30
31
32
32
33
34
35
36
37
38
39
40
40
41
42
43
43
43
44
44
44
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S12413400001 | 1S12413400001 | Рулевой механизм и принадлежности | |
| 1 | Q1500825 | Болт | |
| 2 | Q40508 | Тяжелая пружинная шайба | |
| 3 | 1124134000021 | Насос гидроусилителя руля | |
| 4 | Q67407100 | Пластмассовая крепежная лента | |
| 5 | 1417034000005 | Коннектор цилиндрический в сборе | |
| 6 | Q72327 | Шайба уплотнительная | |
| 7 | Q68216F4 | Зажим-защелка на две трубки | |
| 8 | Q72316 | Шайба уплотнительная | |
| 9 | 1322834000105 | коннектор трубки | |
| 10 | 1322834000107 | Болт | |
| 11 | Q150B1025 | Болт | |
| 12 | Q340B10 | Гайка | |
| 13 | Q40310 | Шайба пружинная | |
| 14 | 1124134000010 | Кронштейн масляного бачка | |
| 15 | 1417034000011 | Бачок расширительный гидроусилителя руля | |
| 16 | Q67638 | Хомут червячного типа | |
| 17 | 1124134000005 | Шланг подачи масла (расширительный бачок гидроусилителя руля-насос гидроусилителя руля) | |
| 18 | Q151B1650TF2 | Болт с тонкой резьбой | |
| 19 | 1417022000004 | Гайка | |
| 20 | Q151B1670TF2 | Болт с тонкой резьбой | |
| 21 | Q151B2045TF2 | Болт с тонкой резьбой | |
| 22 | 1124134000022 | Кронштейн крепления рулевого механизма | |
| 23 | 1417030000002 | Тяга рулевая продольная | |
| 24 | 1124134000013 | Сошка рулевая | |
| 25 | 1124134000014 | Кольцо пыленепроницаемое | |
| 26 | Q72318 | Шайба уплотнительная | |
| 27 | 1124134000012 | Гидроусилитель руля | |
| 28 | 1124134000008 | Болт пустотелый | |
| 29 | 1124134000009 | Болт | |
| 30 | 1124134000033 | Трубка нейлоновая масляная высокого давления | |
| 31 | 1124134000018 | Трубка возврата масла из гидроусилителя руля | |
| 32 | Q67627 | Хомут червячный | |
| 33 | 1124134000006 | Шланг возврата масла гидроусилителя руля | |
| 34 | Q340B06 | Гайка | |
| 35 | Q40306 | Шайба пружинная | |
| 36 | Q150B0830 | Болт | |
| 37 | 1124134000007 | Кронштейн масляной трубки | |
| 38 | Q150B0820 | Болт | |
| 39 | Q150B0620 | Болт | |
| 40 | Q68314F4 | Зажим-защелка на две трубки | |
| 41 | 1124134000016 | Пластина стопорная | |
| 42 | Q40106 | Плоская шайба | |
| 43 | Q340B08 | Гайка | |
| 44 | Q40308 | Шайба пружинная | |
| 45 | 1417034000016 | Винт стяжной | |
| 46 | 1417034000025 | Винт пустотелый | |
| 47 | Q68220F4 | Зажим | |
| 48 | Q150B0835 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
