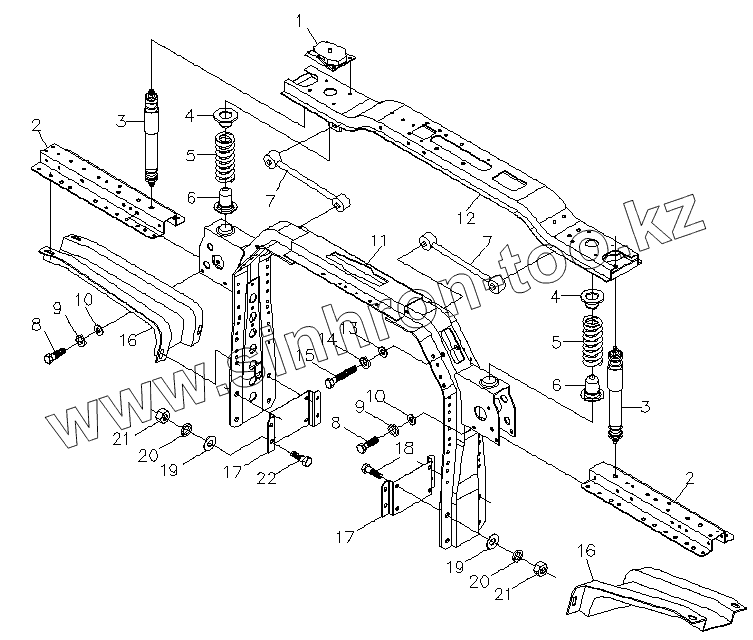

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Подвеска кабины задняя в сборе
1B24950200010
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1B24950200010 | 1B24950200010 | Подвеска кабины задняя в сборе | |
| 1 | 1B24950200022 | Подкладка демпфирующая | |
| 2 | 1B24950200038 | Кронштейн амортизатора задней подвески кабины | |
| 3 | 1B24950200132 | Амортизатор подвески кабины | |
| 4 | 1B24950200021 | Блок демпфирующий верхний в сборе | |
| 5 | 1B24950200082 | Пружина | |
| 6 | 1B24950200168 | Блок демпфирующий нижний в сборе | |
| 7 | 1B24950200081 | Тяга реактивная кабины | |
| 8 | Q150B1030 | Болт | |
| 9 | Q40310 | Шайба пружинная | |
| 10 | Q40110 | Плоская шайба | |
| 11 | 1B24950200023 | Рама сварная задней подвески кабины нижняя | |
| 12 | 1B24950200012 | Рама сварная задней подвески кабины верхняя | |
| 13 | Q40112 | Плоская шайба | |
| 14 | Q40312 | Шайба пружинная | |
| 15 | Q150B1275 | Штифт | |
| 16 | 1B24950200258 | Усилительная пластина рамы задней подвески кабины | |
| 17 | 1B24950200027 | Кронштейн задней подвески | |
| 18 | Q150B1440 | Болт | |
| 19 | Q40114 | Шайба плоская | |
| 20 | Q40310 | Шайба пружинная | |
| 21 | Q340B14 | Гайка | |
| 22 | Q150B1445 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
