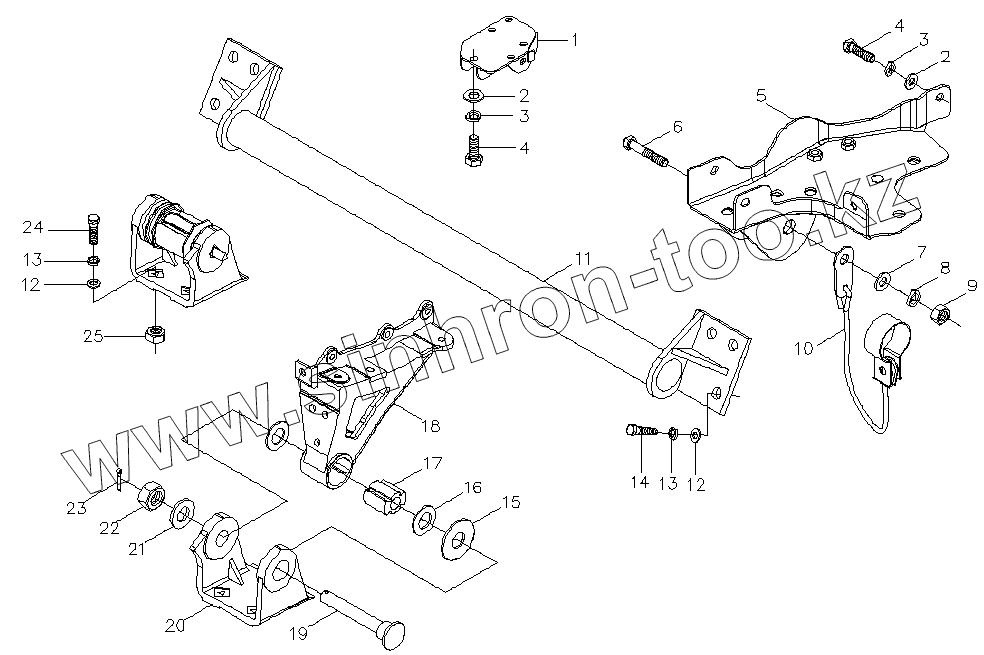

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Передняя подвеска кабины, сборочный чертеж
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1B24950200204 | 1B24950200204 | Кронштейн передней подвески кабины правый | |
| 1B24950200212 | 1B24950200212 | Кронштейн опорный передней подвески кабины правый | |
| 1B24950200199 | 1B24950200199 | Передняя подвеска кабины, сборочный чертеж | |
| 1B24950200119 | 1B24950200119 | Пластина верхняя соединительная правая | |
| 1 | 1B24950200121 | Подставка верхняя для гидроцилиндра | |
| 2 | Q40110 | Плоская шайба | |
| 3 | Q40310 | Шайба пружинная | |
| 4 | Q150B1035 | Болт | |
| 5 | 1B24950200111 | Пластина верхняя соединительная левая | |
| 6 | Q150B20105TF2 | Шайба плоская | |
| 7 | Q40120 | Шайба | |
| 8 | Q40314 | Шайба пружинная | |
| 9 | Q340B20 | Гайка | |
| 10 | 1B24950200223 | Трос ограничительный | |
| 11 | 1B24950200206 | Труба соединительная кронштейнов кабины | |
| 12 | Q40114 | Шайба плоская | |
| 13 | Q40314 | Шайба пружинная | |
| 14 | Q150B1435 | Болт | |
| 15 | 1B24250100022 | Кольцо стопорное сайлентблока кабины | |
| 16 | 1B24250100037 | Кольцо предохранительное сайлентблока кабины | |
| 17 | 1B24250100032 | Сайлентблок передней подвески кабины | |
| 18 | 1B24950200203 | Кронштейн передней подвески кабины левый | |
| 19 | 1B24950200205 | Ось опрокидывания кабины Шток сайлентблока передней подвески кабины | |
| 20 | 1B24950200202 | Кронштейн опорный передней подвески кабины левый | |
| 21 | Q40216 | Шайба | |
| 22 | Q381B16 | Гайка | |
| 23 | Q5004036 | Шплинт | |
| 24 | Q150B1445 | Болт | |
| 25 | Q340B14 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
