Муфта

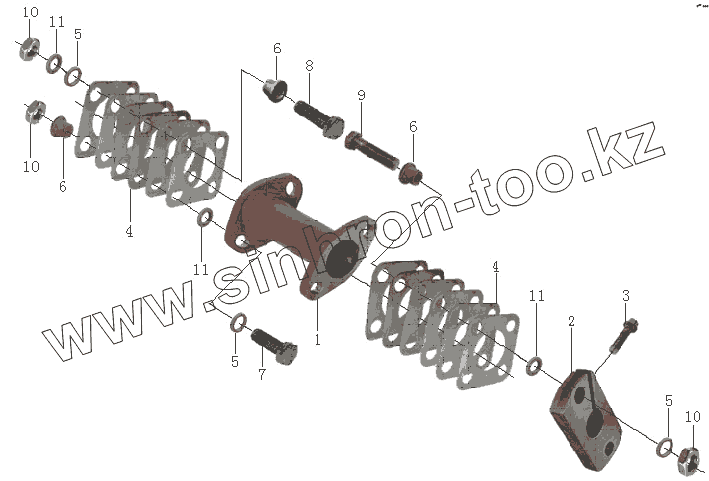

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Муфта
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
3253DLPJE-0RZA01 (2015)
4189SLFKA-AEZA01 (2012)
BJ1039, BJ1049 (Aumark III) (2008)
BJ1041, BJ1069 (Ollin) (2008)
BJ1051, BJ1061 (Aumark) (2009)
Foton-BJ1039 (2007)
Foton-BJ1049 (2007)
Foton-BJ1049 (2007)
Foton-BJ1069 (2007)
Foton-BJ1099 (2007)
Foton-BJ3251DLPJB (2007)
Оllin Express I (2008)
Схема
>
Не выбрано
Кабина автомобиля
Кабина автомобиля
Кабина автомобиля
Кабина автомобиля
Эмблемы
Арматура панели пола
Передняя подвеска кабины, сборочный чертеж
Подвеска кабины задняя в сборе
Стеклоочиститель и омыватель
Арматура передней панели
Приборная панель
Арматура боковой панели
Арматура крыши
Арматура двери
Механизм стеклоподъемника
Замок двери автомобиля
Сиденья
Ремень безопасности, Огнетушитель
Гидравлическая трубка-система управления подъемом
Кронштейн опорный передний и буксировочное устройство
Series General assembling drawing of the self-empty vehicle
Cargo body and auxiliary frame installation
Воздухозаборник
Кондиционер
Отопитель в сборе
Ступенька со стороны кабины
Ступенька со стороны рамы BJ3241DLPJB
Устройство козырька от солнца
Зеркало заднего вида левое в сборе
Брызговик заднего колеса
Щиток грязезащитный
Жалюзи воздухозаборника
Кронштейн опорный передний, схема
Блок цилиндров
Блок цилиндров
Блок цилиндров
Вал коленчатый и маховик
Поршень
Головка блока цилиндров
Толкатели клапанов
Насос масляный
Фильтр масляный и теплообменник
Ресивер, установочный чертеж
Воздушный фильтр
Воздухозаборная система
Компрессор воздушный
Поддон масляный (ДВС) в сборе
Регулятор воздушного фильтра
Узел акселератора
Узел акселератора
Трубки топливные
Бак топливный
Насос топливный высокого давления
Трубки топливные
Муфта
Система электрооборудования
Форсунка
Система выпуска, сборочный чертеж
Система выпуска
Система охлаждения
Насос водяной
Ролик натяжителя
Схема установки системы охлаждения
Система охлаждения, сборочный чертеж
Механизм управления сцеплением
Устройство управления сцеплением
Сцепление в сборе
Сцепление и коробка передач в сборе
Опора коробки передач
Механизм переключения передач
Механизм управления переключением передач
Крышка верхняя КПП
Механизм переключения передач
Крышка картера КПП задняя
Раздаточная коробка в сборе
Вторичный вал в сборе
Левый и правый промежуточный вал в сборе
Первичный вал в сборе
Промежуточный вал задней скорости
Шестерня ведущая демультипликатора
Вал шестерни понижающей демультипликатора
Вал промежуточный демультипликатора
Цилиндр демультипликатора в сборе
Тормоз промежуточного вала в сборе
Карданный вал
Мост передний
Корпус заднего моста
Редуктор заднего моста
Ступица заднего моста
Тормозной механизм заднего моста
Средний мост и дифференциал
Корпус среднего моста
Ступица среднего моста
Тормозной механизм среднего моста
Рама
Бампер, сборочный чертеж
Бампер задний
Auxiliary frame installation
Задняя подвеска
Передняя подвеска
Колесо и покрышка
Стояночный тормоз
Кронштейн опорный
Главный тормозной цилиндр
Клапан горного тормоза
Осушитель воздуха
Модуль релейного клапана
Модуль дифференциального релейного клапана
4-х контурный защитный клапан
1S12413540000 Педаль тормоза
Тормоз
Аккумулятор
Жгут электропроводки кабины
Жгут проводов шасси
Электрические части
Реле
Звуковой сигнал
Переключатель
Переключатель
Лампы передние
Задние фары
Приборная панель
Магнитола автомобильная
Cargo lifting mechanism installation
Cargo lifting mechanism installation
Lifting mechanism hydraulic system
Cargo body open mechanism
Protective grill
Steering box and accessories
Steerage gear device
1
2
3
4
4
5
5
5
6
6
6
7
9
10
10
10
11
11
11
Позиция на иллюстрации
Заводской номер детали
Название детали
1
81560080266
Проставка соединительная ТНВД
2
61560080194
Муфта стяжная ТНВД
3
AZ1560080001
Болт
4
61560080219
Пластина пружинная привода ТНВД
5
81560080271
Шайба
6
81560080273
Втулка направляющая пружинных пластин ТНВД
7
90003802637
Болт
9
90003800160
Болт
10
90003871344
Гайка
11
90003930282
Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
