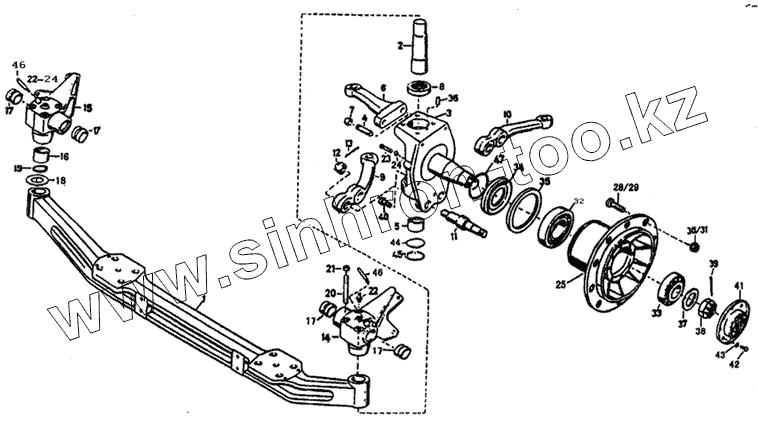

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Мост передний

Тип техники

Марка

Модель

Схема

1327130080004

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

19

20

22

22

23

23

24

24

25

30

32

33

34

36

37

38

39

40

41

42

43

45

46

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1327130080004	1327130080004		Мост передний
1	HFF3001011 CK 1G		Балка переднего моста
2	AK880410031		Шкворень кулака поворотного
3	AK880410028		Кулак поворотный в сборе
4	AK880410060		Шпилька кулака поворотного
5	AK880410029		Втулка шкворня поворотного кулака
6	AK99014410001		Рычаг соединительный поворотного кулака
7	M18X15-GB889		Гайка самоконтрящаяся
8	AK880410049		Подшипник опорный поворотного кулака (шкворня)
9	AK880410040		Рычаг рулевой тяги левый
10	AK880410041		Рычаг рулевой тяги правый
11	AK880410038		Палец тормозных колодок опорный
12	Гайка опорного пальца		Гайка опорного пальца
13	Q5005050		Шплинт гайки опорного пальца
14	AK880410032		Кронштейн тормозной камеры в сборе левый (верхняя часть поворотного кулака)
15	AK880410036		Кронштейн тормозной камеры в сборе правый (верхняя часть поворотного кулака)
16	AK880410035		Втулка кронштейна поворотного кулака
19	AK880410052		Уплотнительное кольцо
20	AK880410075		Шпилька
22	Q700B01		Штуцер для смазки
23	AK880410059		Регулировочный Болт
24	Q351B14T15		Гайка
25	AK 99000410066		Ступица переднего колеса
30	Q30022		Гайка
32	7614EX-GB/T297		Подшипник ступичный переднего моста внутренний
33	7610EX-GB/T297		Подшипник ступичный переднего моста наружный
34	AK 99000410114		Промежуточное кольцо
36	Q5211014		Цилиндрический штифт
37	Кольцо		Кольцо
38	HFF30011412B		Гайка ступичная
39	Q5006380		Шплинт ступичной гайки
40	Q151C1220		Болт
41	AK 880410043		Крышка наружного ступичного подшипника
42	Q150B0816		Болт
43	Q40308		Шайба пружинная
45	Q43056		Стопорное кольцо втулки пальца поворотного кулака
46	Кольцо		Кольцо
47	AK 295420033		Пыльник внутреннего подшипника ступицы

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
