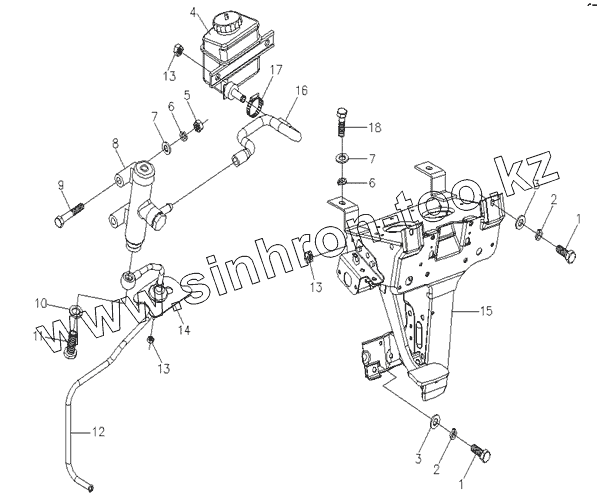

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Механизм управления сцеплением

Тип техники

Марка

Модель

Схема

1S11081630000

1

1

2

2

3

3

4

5

6

6

7

7

8

9

10

11

12

13

13

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1S11081630000	1S11081630000		Механизм управления сцеплением
1	Q150B0820		Болт
2	Q40308		Шайба пружинная
3	Q40108		Плоская шайба
4	1124116300006		Бачок масляный
5	Q340B10		Гайка
6	Q40310		Шайба пружинная
7	Q40110		Плоская шайба
8	1124116300003		Главный цилиндр сцепления
9	Q150B1060		Болт крепления главного цилиндра сцепления
10	Q72314		Уплотнительное кольцо
11	Q81814		Болт соединительный
12	1124116300004		Трубка гидроконтура сцепления (от главного цилиндра)
13	Q33008		Гайка шестигранная с буртиком
14	1124116300007		Панель пылезащитная
15	1124116300002		Педаль сцепления
16	1124116300005		Трубка впускная главного цилиндра сцепления
17	Q67522		Хомут стяжной
18	Q150B1020		Болт
