Каталог запасных частей к технике: Foton-BJ3251DLPJB. Механизм переключения передач

Тип техники

Марка

Модель

Схема

1338117300010

1

2

3

4

5

6

7

8

9

9

10

10

10

10

11

11

12

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали

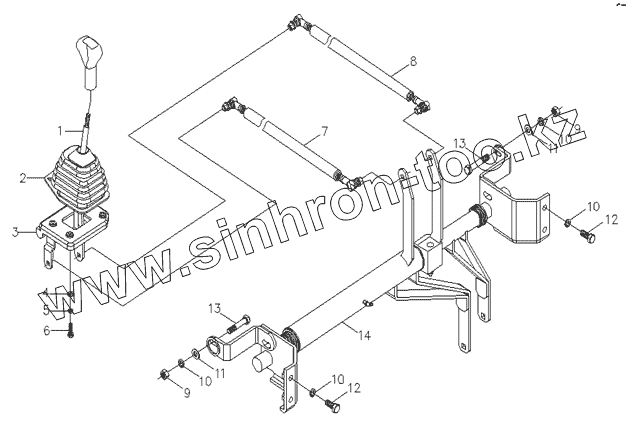

1338117300010	1338117300010		Механизм переключения передач, сборочный чертеж
1	1124117300002		Рычаг переключения передач
2	1124117300003		Защитный чехол на рычаг КПП
3	1124117300004		Планка прижимная теплоизолирующая
4	Q40208		Шайба
5	Q40308		Шайба пружинная
6	Q150B0825		Болт
7	1124117300006		Тяга переключения передач (от ручки КПП)
8	1124117300005		Тяга переключения передач (от ручки КПП)
9	Q340B10		Гайка
10	Q40310		Шайба пружинная
11	Q40110		Плоская шайба
12	Q151C1040TF2		Болт с тонкой резьбой
13	Q150B1090		Болт
14	1338117300001		Вал передающий механизма переключения передач

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
