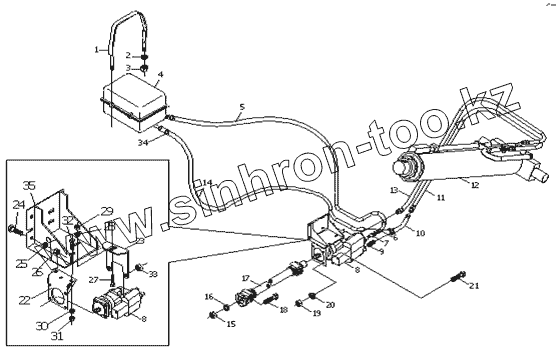

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Lifting mechanism hydraulic system
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13258863R0181 | Бачок для рабочей жидкости | |
| 2 | Q150B1025 | Болт | |
| 3 | Q340B10 | Гайка | |
| 4 | Q40310 | Шайба пружинная | |
| 5 | 13251863R0381 | Трубопровод бачка гидравлической системы подъемного механизма | |
| 6 | 13251863R0333 | Впускной патрубок | |
| 7 | 13251863R0537 | Шланг резиновый низкого давления | |
| 8 | 13251863R0332 | Клапан сжатия, объединенный узел | |
| 9 | 13251863R0535 | Выпускной патрубок | |
| 10 | 13251863R0536 | Трубка высокого давления | |
| 11 | 13251863R0388 | Трубка высокого давления гидравлического насоса | |
| 12 | 13251863R0383 | Гидроцилиндр подъемного механизма | |
| 13 | 13251863R0392 | Трубка высокого давления гидравлического насоса | |
| 14 | 13251863R0387 | Трубка низкого давления мягкая | |
| 15 | Q361B08 | Гайка | |
| 16 | Q40308 | Шайба пружинная | |
| 17 | 13251863R0389 | Передаточный вал гидронасоса подъемного механизма | |
| 18 | Q150B0835 | Болт | |
| 19 | Q361B14 | Гайка | |
| 20 | Q40314 | Шайба пружинная | |
| 21 | Q150B1445 | Болт | |
| 22 | 13251863R0391 | Кронштейн гидравлического насоса подъемного механизма | |
| 23 | 13251863R0395 | Кронштейн гидравлического насоса подъемного механизма-2 | |
| 24 | Q150B1445 | Болт | |
| 25 | Q40314 | Шайба пружинная | |
| 26 | Q360B14 | Гайка | |
| 27 | Q150B1445 | Болт | |
| 28 | Q40314 | Шайба пружинная | |
| 29 | Q360B14 | Гайка | |
| 30 | Q40314 | Шайба пружинная | |
| 31 | Q360B14 | Гайка | |
| 32 | Q150B1445 | Болт | |
| 33 | Q361B14 | Гайка | |
| 34 | Q68035 | Хомут | |
| 35 | 13251863R0382 | Кронштейн крепления гидронасоса подъемного механизма в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
