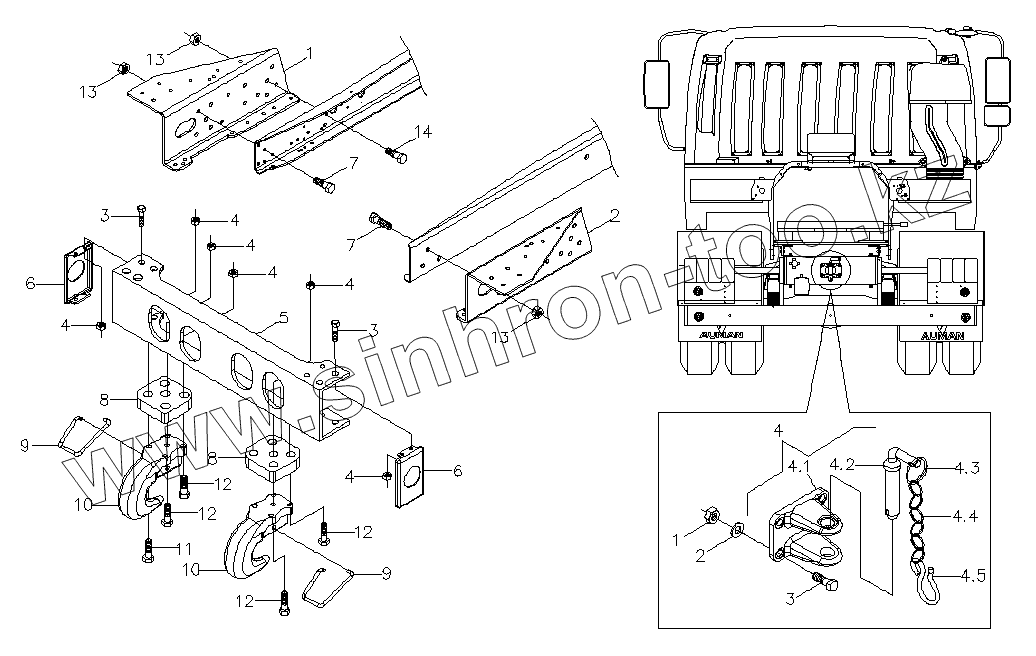

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Кронштейн опорный передний и буксировочное устройство
1417040300010
1324140300001
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
13
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
21
21
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1417040300010 | 1417040300010 | Буксировочное устройство, схема | |
| 1324140300001 | 1324140300001 | Кронштейн опорный передний, схема | |
| 1 | Q332B16 | Гайка | |
| 2 | Q40116 | Плоская шайба | |
| 3 | Q151C1650 | Болт с тонкой резьбой | |
| 4 | 1417040300060 | Буксировочное устройство в сборе | |
| 5 | 1417040300005 | Башмак заднего буксировочного устройства | |
| 6 | 1417040300064 | Палец буксировочный | |
| 7 | 1417040300062 | Кольцо большое для стопора буксировочного пальца | |
| 8 | 1417040300063 | Кольцо малое для стопора буксировочного пальца | |
| 9 | 1417040300061 | Стопор буксировочного пальца | |
| 10 | 1124140300003 | Кронштейн правый | |
| 11 | 1124140300002 | Кронштейн левый | |
| 12 | Q150B1435 | Болт | |
| 13 | Q33414 | Гайка металлическая | |
| 14 | 1324140380006 | Траверс передний | |
| 15 | 1124140300005 | Пластина распорная траверсы передней | |
| 16 | Q151B1635 | Болт с тонкой резьбой | |
| 17 | 1116140300003 | Проставка крюков передних | |
| 18 | 1324040380102 | Стопорная скоба переднего буксировочного крюка | |
| 19 | 1324140300002 | Крюк буксировочный передний | |
| 20 | Q150B14105 | Болт | |
| 21 | Q150B14115 | Болт | |
| 22 | 1417022000004 | Гайка | |
| 23 | Q151B1650 | Болт с тонкой резьбой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
