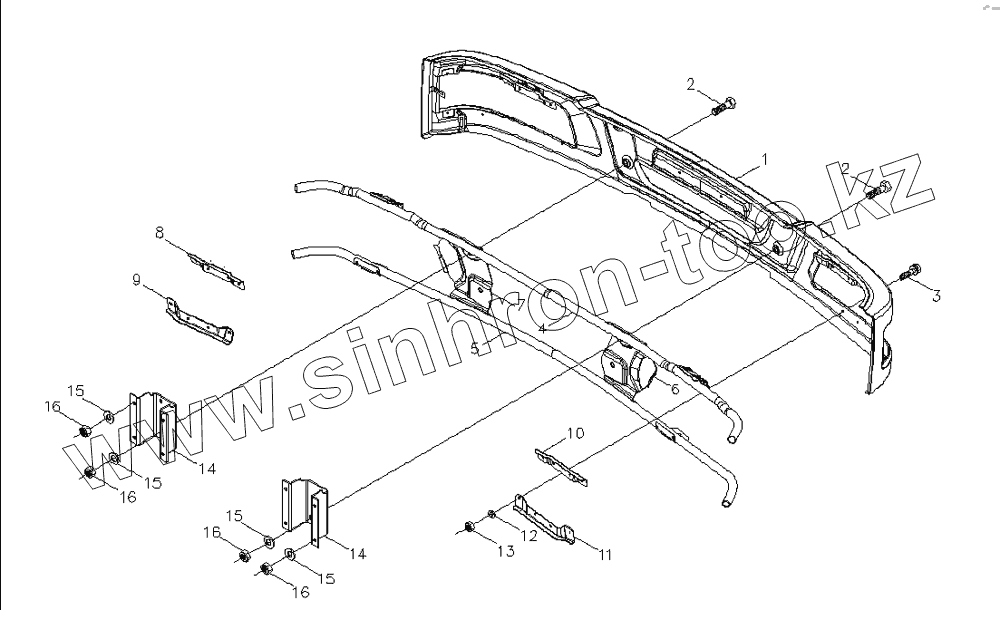

Каталог запасных частей к технике: Foton-BJ3251DLPJB. Бампер, сборочный чертеж
1B24953180000
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1B24953180000 | 1B24953180000 | Бампер, сборочный чертеж | |
| 1 | 1B24953180001 | Бампер | |
| 1 | 1B24953180003 | Бампер | |
| 2 | Q1461235 | Болт крепления переднего бампера | |
| 3 | Q1460620 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 4 | 1B24953180012 | Трубка бампера крепежная верхняя | |
| 5 | 1B24953180013 | Трубка бампера крепежная нижняя | |
| 6 | 1B24953180004 | Пластина усиливающая трубки бампера левая | |
| 7 | 1B24953180005 | Пластина усиливающая трубки бампера правая | |
| 8 | 1B24953180009 | Кронштейн крепления фары верхний правый | |
| 9 | 1B24953180007 | Кронштейн крепления фары нижний правый | |
| 10 | 1B24953180008 | Кронштейн крепления фары верхний левый | |
| 11 | 1B24953180006 | Кронштейн крепления фары нижний левый | |
| 12 | Q40306 | Шайба пружинная | |
| 13 | Q340B06 | Гайка | |
| 14 | 1B24953180002 | Кронштейн бампера | |
| 15 | Q40112 | Плоская шайба | |
| 16 | Q340B12 | Гайка крепления кронштейн нижней подножки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
