Каталог запасных частей к технике: Foton-BJ3251DLPJB. Auxiliary frame installation

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

10

11

12

13

14

15

16

19

20

21

22

23

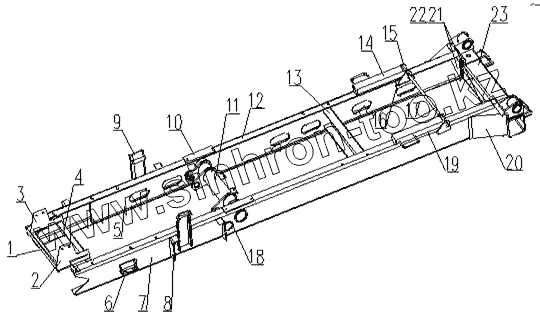

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13251856R1431		Кронштейн крепления бачка для гидравлической жидкости
2	13258856R0732		Планка для установки топливного бака правая
3	13258856R0731		Планка для установки топливного бака левая
4	13251856R1432		Опора топливного бака
5	13251856R1904		Панель рамы механизма подъема
7	13251856R1433		Балка левая
8	13147856R0062		Накладная пластина рамы
10	13251856R1932		Усиливающая пластина
11	13251856R1936		2-я поперечина подъемного механизма
12	13251856R1435		Балка правая
13	13251856R1933		3-я поперечина подъемного механизма
14	13251856R1906		Узел защиты от переворачивания кузова правый
15	13251856R1908		Планка
16	13251856R1907		Планка
19	13251856R1905		Подъемник узла защиты от переворачивания
20	13251856R1935		Внешняя связывающая планка
21	13251856R1937		Внутренняя связывающая планка
22	13251856R1938		Внутренняя связывающая планка
23	13251856R1909		Балка горизонтальная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
