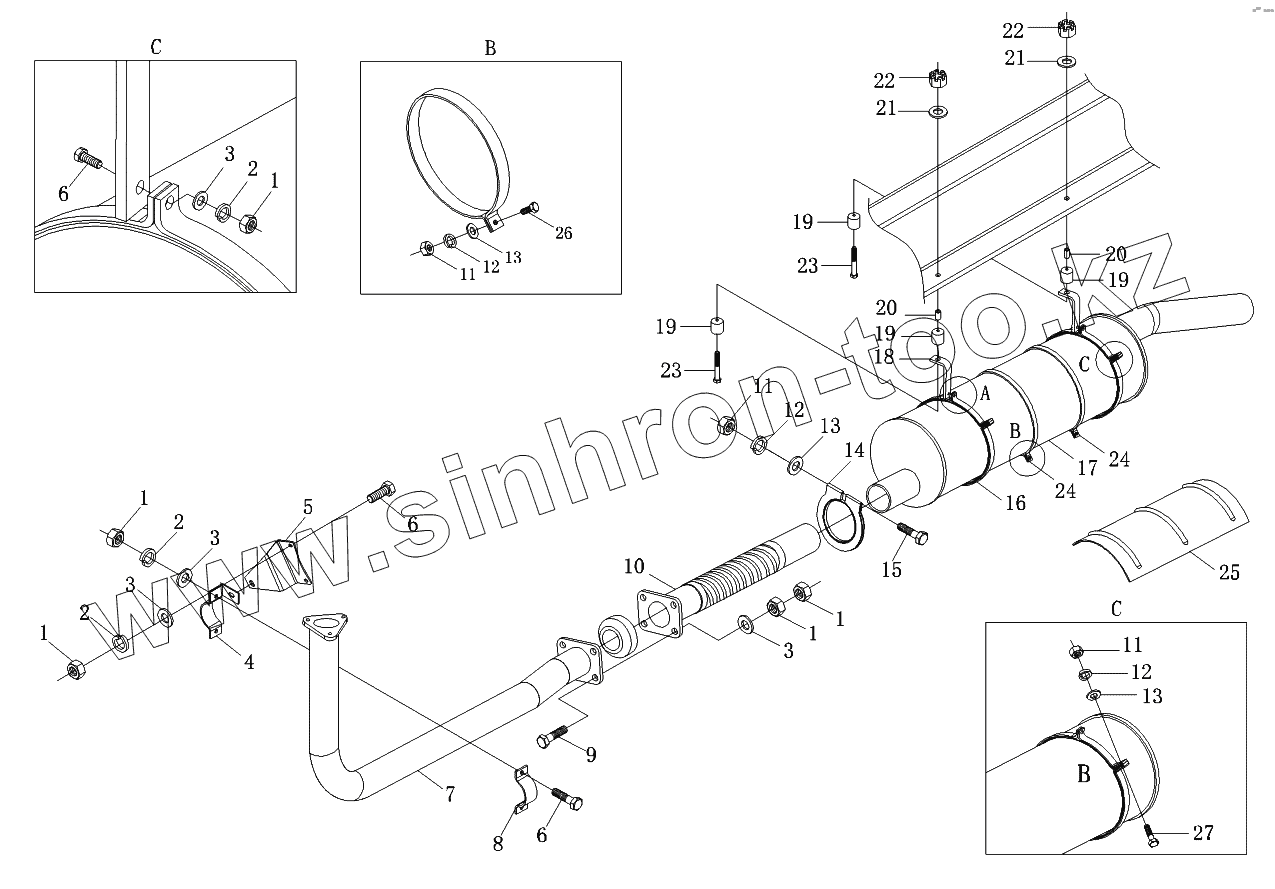

Каталог запасных частей к технике: Foton-BJ1099. Выхлопная система
1
1
1
1
1
2
2
2
3
3
3
3
4
5
6
6
6
7
8
9
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S309912001Н1 | 1S309912001Н1 | Выхлопная система | |
| 1 | Q340В10 | Гайка шестигранная тип 1 | |
| 2 | Q40310 | Шайба пружинная | |
| 3 | Q40110 | Плоская шайба | |
| 4 | 1106812080006 | Крепежный зажим выпускной трубы 1 | |
| 5 | 1106912080006 | Кронштейн выхлопной трубы | |
| 6 | Q150В1030 | Болт с шестигранной головкой | |
| 7 | 1309912080002 | Труба выхлопная | |
| 8 | 1106912080005 | Крепежный зажим выпускной трубы 2 | |
| 9 | Q150В10110ТF2 | Болт | |
| 10 | 1108912080013 | Труба переходная | |
| 11 | Q340В08 | Гайка шестигранная тип 1 | |
| 12 | Q40308 | Шайба пружинная | |
| 13 | Q40108 | Плоская шайба | |
| 14 | 1106912000019 | Хомут | |
| 15 | Q150В0875 | Болт с шестигранной головкой | |
| 16 | 1106912000015 | Кронштейн подвески глушителя | |
| 17 | 1106912000021 | Глушитель в сборе | |
| 18 | 1104312000004 | Подвесная пластина | |
| 19 | 1104312000002 | Резиновая упругая прокладка | |
| 20 | 1104312000003 | Втулка | |
| 21 | Q40212 | Шайба | |
| 22 | Q340В12 | Гайка шестигранная тип 1 | |
| 23 | Q150В1270 | Болт с шестигранной головкой | |
| 24 | 1309912080004 | Крепежная лента | |
| 25 | 1309912080005 | Теплоизолирующий экран | |
| 26 | Q150В0840 | Болт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
