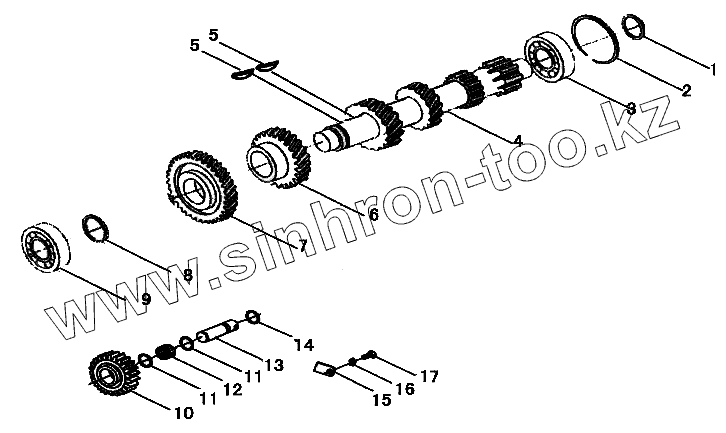

Каталог запасных частей к технике: Foton-BJ1099. Вал промежуточный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1701242-11		Кольцо упорное
2	1701246-11		Кольцо упорное
3	192308К		Роликовый подшипник
4	1701212-14		Промежуточный вал
5	1701226-11		Сегментная шпонка
6	1701223-14		Шестерня
7	1701224-14		Редукционная шестерня промежуточного вал
8	1701228-11		Кольцо упорное
9	NUР309ЕN		Роликовый подшипник
10	1701482-11		Промежуточная шестерня
11	1701486-11		Шайба
12	49245/27		Игольчатый подшипник
13	1701481-11		Вал
14	1701487-11		О-образное кольцо
15	1701489-11		Замковая пластина
16	Q40308		Шайба пружинная
17	СQ1500816		Болт замковой пластины

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
