Каталог запасных частей к технике: Foton-BJ1099. Вал карданный

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

3

4

5

5

6

7

8

9

10

10

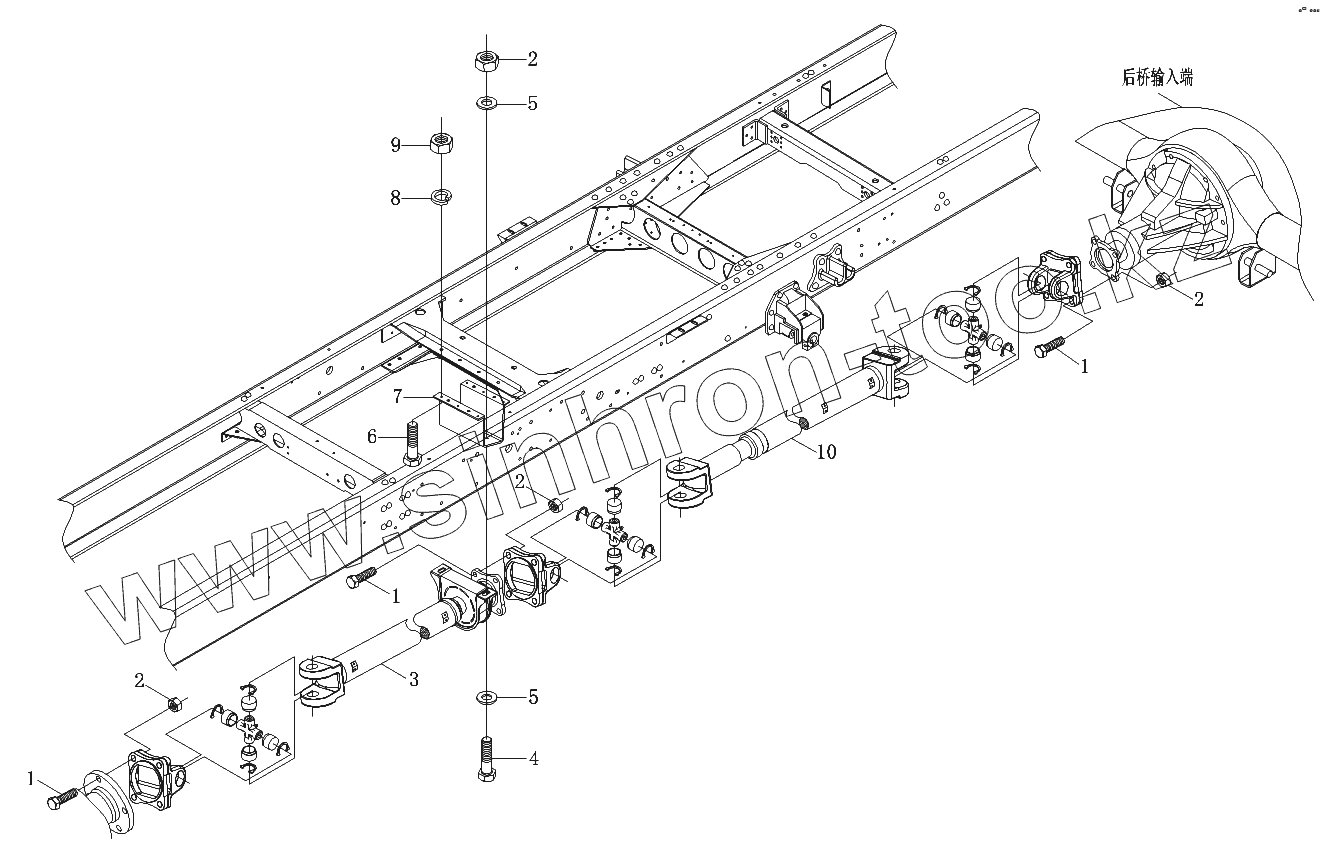

Позиция на иллюстрации	Заводской номер детали		Название детали
1S10692200102	1S10692200102		Карданный вал
1S106922001Н2	1S106922001Н2		Карданный вал
1S109922001Н4	1S109922001Н4		Карданный вал
1	1106622000006		Болт карданного вала
2	1117022000005		Контровочная гайка
3	1106922000006		Промежуточный карданный вал
3	1106922080022		Промежуточный карданный вал
4	Q151В1440		Болт
5	Q40114		Шайба плоская
6	Q150В1035		Болт с шестигранной головкой
7	1106922000007		Кронштейн промежуточной опоры карданного вала
8	Q40310		Шайба пружинная
9	Q340В10		Гайка шестигранная тип 1
10	1106622000012		Вал карданный задний
10	1108822001004		Вал карданный задний

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
