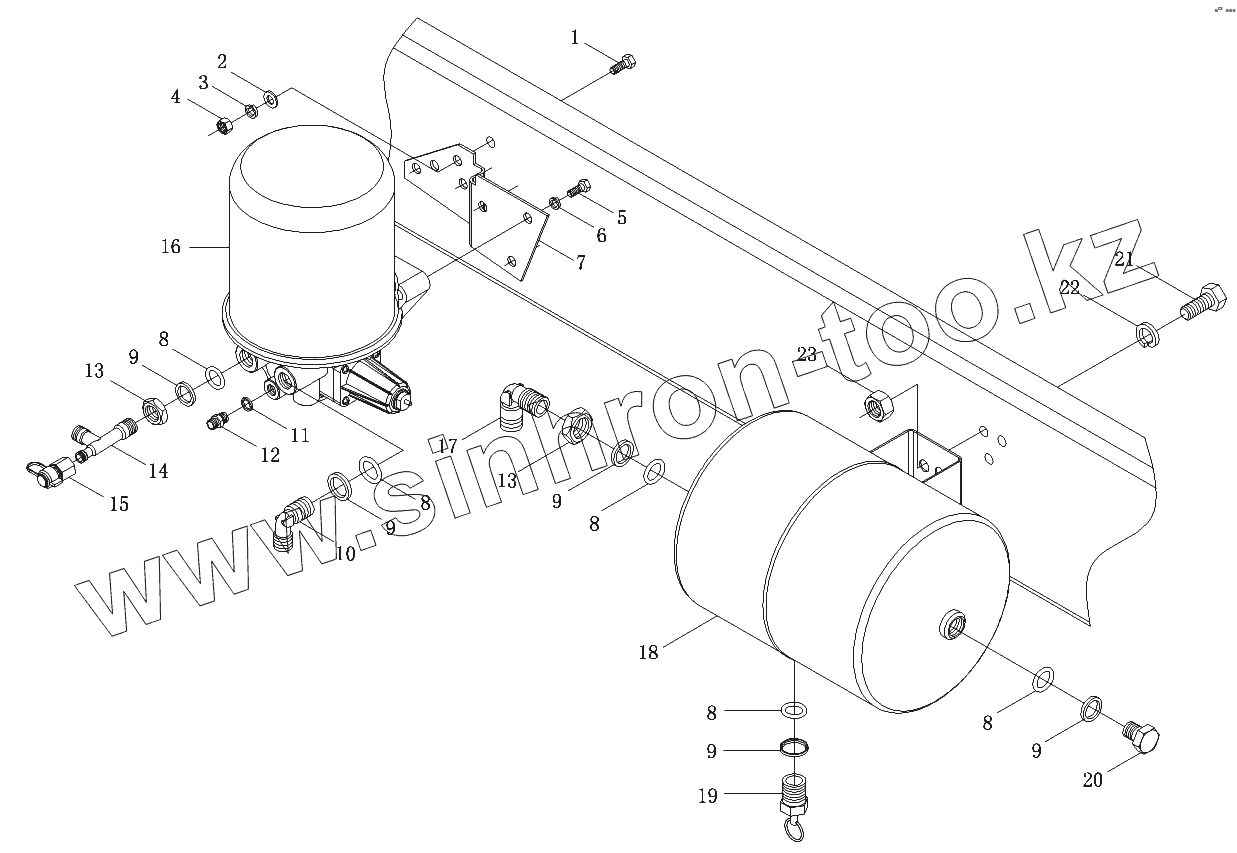

Каталог запасных частей к технике: Foton-BJ1099. Установка воздухоосушителя и ресивера
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S109935643Н1 | 1S109935643Н1 | Воздухоосушитель | |
| 1 | Q150В1235 | Болт | |
| 2 | Q40112 | Плоская шайба | |
| 3 | Q40312 | Шайба пружинная | |
| 4 | Q340В12 | Гайка шестигранная тип 1 | |
| 5 | Q151С1230 | Болт с шестигранной головкой | |
| 6 | Q40312 | Шайба пружинная | |
| 7 | 1417035600071 | Кронштейн воздухоосушителя | |
| 8 | NМО20х2.65G | О-образное резиновое уплотнительное кольцо | |
| 9 | 1417035600120 | Сальник | |
| 10 | 1417035600027 | Штуцер | |
| 11 | 1417035600159 | Сальник | |
| 12 | Q80408 | Штуцер | |
| 13 | Q351В22Т15 | Гайка шестигранная тонкая | |
| 14 | 1110835643002 | Тройник | |
| 15 | 1417035600031 | Проверочный клапан | |
| 16 | 1417035600070 | Воздухоосушитель в сборе | |
| 17 | 1324035600006 | Штуцер | |
| 18 | 1417035600040 | Ресивер | |
| 19 | 1417035600034 | Кран слива конденсата | |
| 20 | 1417035680005 | Пробка | |
| 21 | Q150В0820 | Болт с шестигранной головкой | |
| 22 | Q40308 | Шайба пружинная | |
| 23 | Q340В08 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
