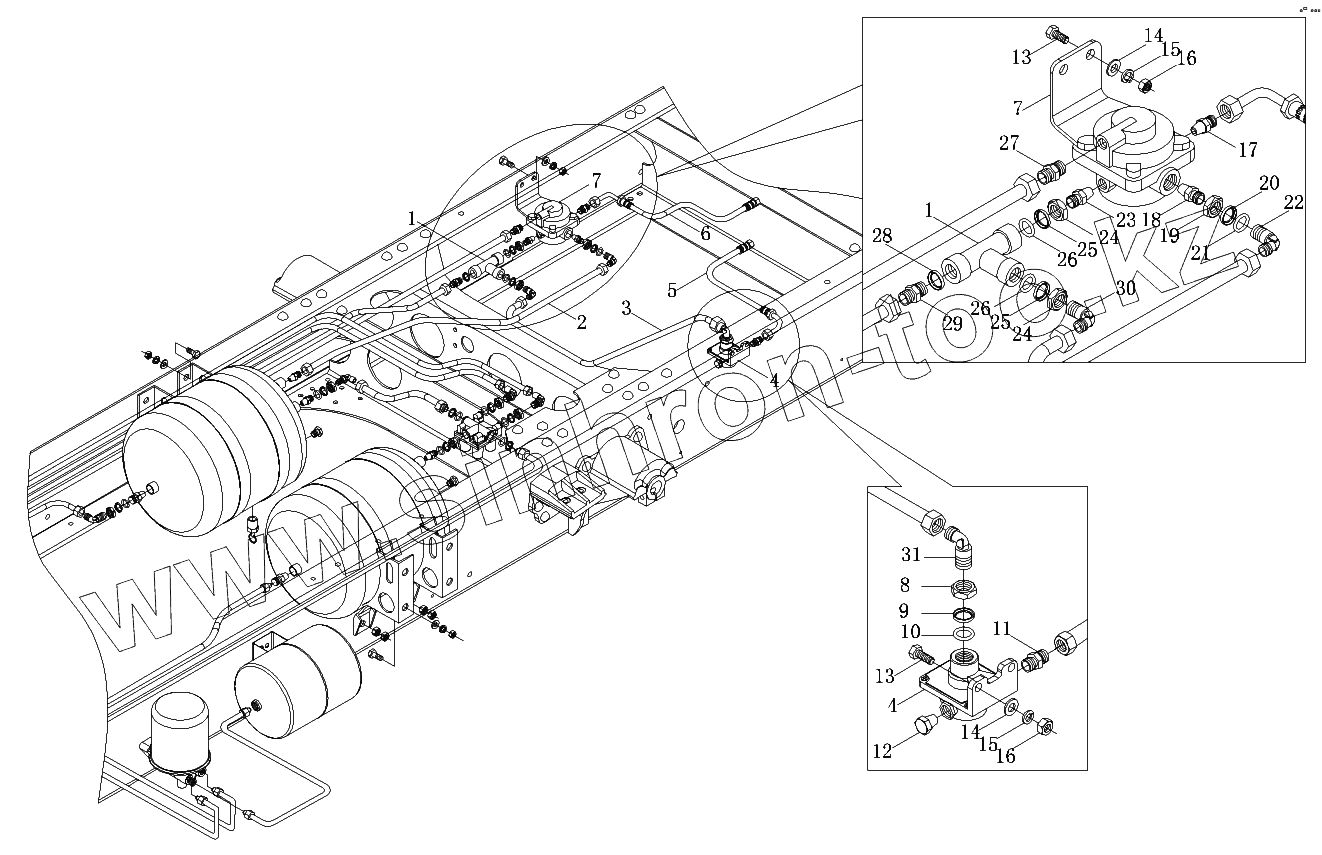

Каталог запасных частей к технике: Foton-BJ1099. Трубопроводы тормозной системы
1
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S109935606Н3 | 1S109935606Н3 | Тормозной трубопровод | |
| 1 | 1108935600015 | Клапан двунаправленный | |
| 2 | 1108935680208 | Трубка нейлоновая | |
| 3 | 1108935680207 | Трубка нейлоновая | |
| 4 | 1104635600007 | Клапан быстрого растормаживания | |
| 5 | 1105335600015 | Резиновая труба | |
| 6 | 1108935600010 | Резиновая труба | |
| 7 | 1106635600531 | Клапан ускорительный | |
| 8 | Q80218 | Гайка | |
| 9 | 1104635600029 | Сальник | |
| 10 | NМО18х2.65G | О-образное резиновое уплотнительное кольцо | |
| 11 | 1104635600008 | Штуцер | |
| 12 | 1108935600011 | Пробка | |
| 13 | Q150В1025 | Болт с шестигранной головкой | |
| 14 | Q40110 | Плоская шайба | |
| 15 | Q40310 | Шайба пружинная | |
| 16 | Q340В10 | Гайка шестигранная тип 1 | |
| 17 | 1104635600015 | Штуцер | |
| 18 | 1104635600022 | Штуцер | |
| 19 | Q80218 | Гайка | |
| 20 | 1104635600029 | Сальник | |
| 21 | 1104635600056 | О-образное кольцо 18 | |
| 22 | 1104635600009 | Штуцер | |
| 23 | 1108935600014 | Штуцер | |
| 24 | Q80216 | Гайка шестигранная тонкая | |
| 25 | 1104635900010 | Сальник | |
| 26 | NМО16х2.65G | О-образное резиновое уплотнительное кольцо | |
| 27 | 1104635600010 | Штуцер | |
| 28 | 1104635900014 | Шайба плоская медная | |
| 29 | 1108935600018 | Штуцер | |
| 30 | 1104635900002 | Штуцер | |
| 31 | 1108935600019 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
