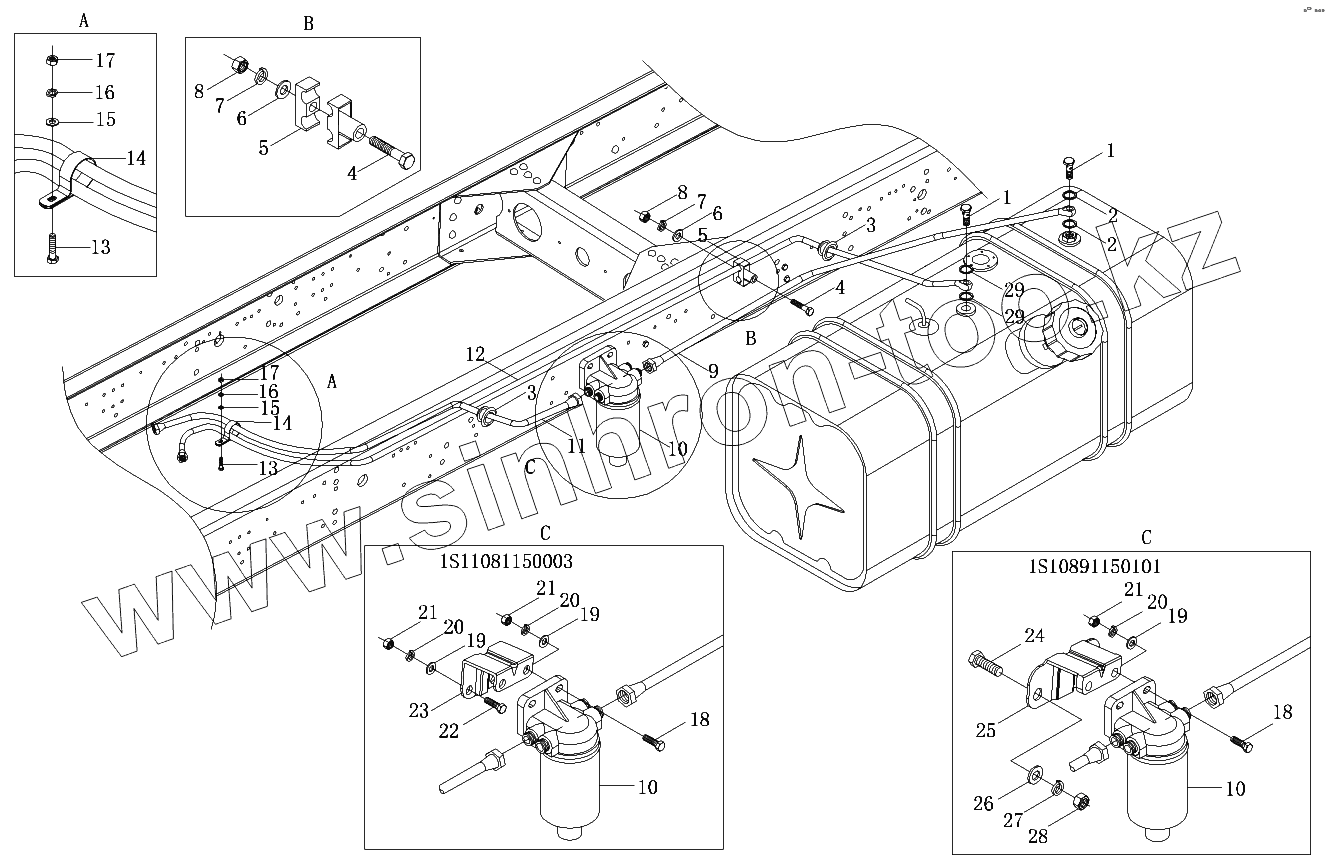

Каталог запасных частей к технике: Foton-BJ1099. Топливная система
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
10
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10891150101 | 1S10891150101 | Фильтр грубой очистки топлива | |
| 1S10691140102 | 1S10691140102 | Трубопровод системы подачи топлива | |
| 1S11081150003 | 1S11081150003 | Топливный фильтр | |
| 1 | 1102211400002 | Пустотелый болт | |
| 2 | Q72312 | Уплотнительное кольцо | |
| 3 | 1106611400008 | Резиновое защитное кольцо | |
| 4 | Q150В0860 | Болт | |
| 5 | 1106611400009 | Зажим двухтрубный | |
| 6 | Q40108 | Плоская шайба | |
| 7 | Q40308 | Шайба пружинная | |
| 8 | Q340В08 | Гайка шестигранная тип 1 | |
| 9 | 1106911400011 | Трубопровод топливный | |
| 10 | 1110811502002 | Фильтр грубой очистки топлива | |
| 10 | 1106911500001 | Топливный фильтр | |
| 11 | 1106911400010 | Топливопровод задний | |
| 12 | 1106911400009 | Топливопровод возвратный | |
| 13 | Q150В0520 | Болт с шестигранной головкой | |
| 14 | Q687122F4 | Многотрубный хомут | |
| 15 | Q40105 | Шайба плоская | |
| 16 | Q40305 | Шайба пружинная | |
| 17 | Q340В05 | Гайка шестигранная тип 1 | |
| 18 | Q150В0835 | Болт с шестигранной головкой | |
| 19 | Q40108 | Плоская шайба | |
| 20 | Q40308 | Шайба пружинная | |
| 21 | Q340В08 | Гайка шестигранная тип 1 | |
| 22 | Q150В0840 | Болт с шестигранной головкой | |
| 23 | 1110811580007 | Кронштейн фильтра | |
| 24 | Q150В1025 | Болт с шестигранной головкой | |
| 25 | 1106611400007 | Кронштейн фильтра грубой очистки топлива | |
| 26 | Q40110 | Плоская шайба | |
| 27 | Q40310 | Шайба пружинная | |
| 28 | Q340В10 | Гайка шестигранная тип 1 | |
| 29 | Q72314 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
