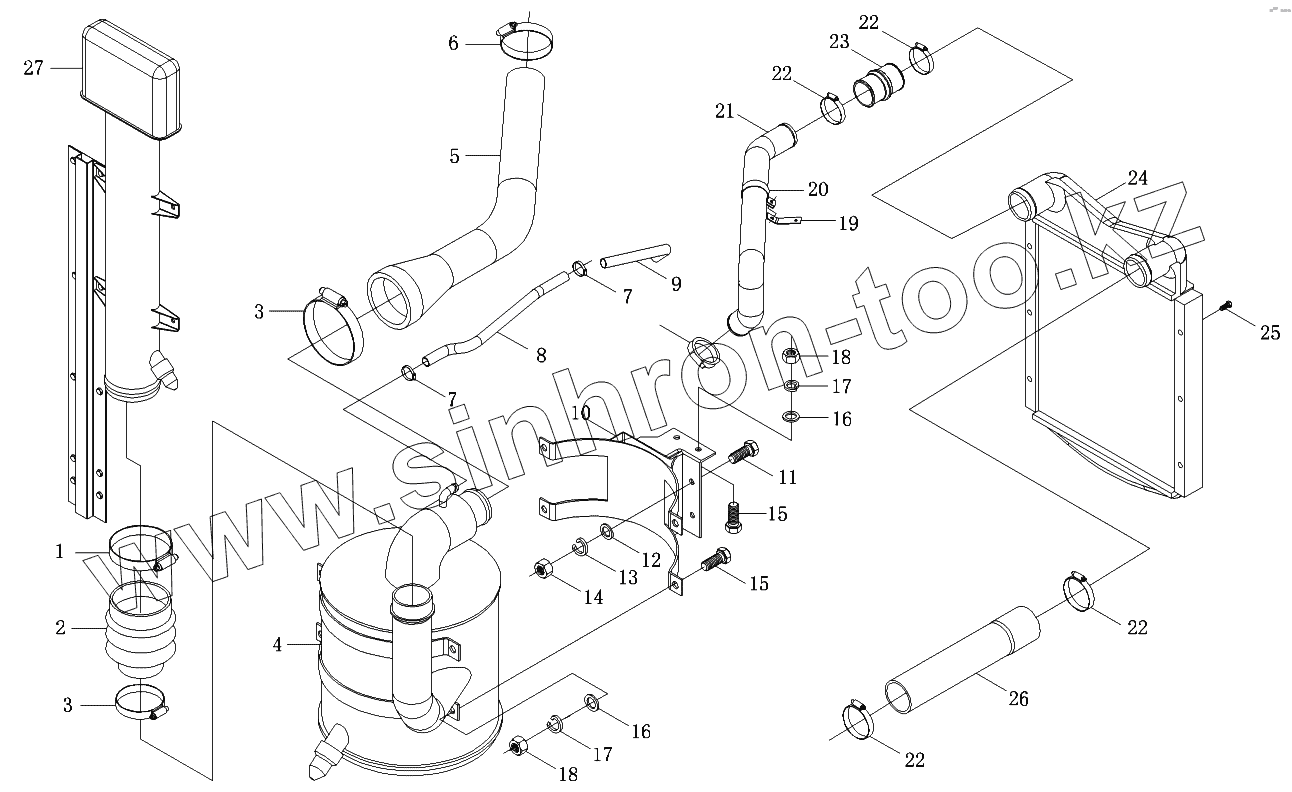

Каталог запасных частей к технике: Foton-BJ1099. Система подачи воздуха
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10691190102 | 1S10691190102 | Система впуска | |
| 1 | Q675160 | Хомут червячный | |
| 2 | 1113811980032 | Соединительный шланг | |
| 3 | Q675140 | Хомут червячный | |
| 4 | 1113811980210 | Фильтр воздушный в сборе | |
| 5 | 1108911900004 | Впускной шланг турбокомпрессора | |
| 6 | Q67580 | Хомут стяжной | |
| 7 | Q67535 | Хомут | |
| 8 | 1113811980033 | Впускной шланг компрессора | |
| 9 | 1510211980006 | Впускной шланг компрессора 1 | |
| 10 | 1113811980214 | Кронштейн воздушного фильтра | |
| 11 | Q150В1240 | Болт, шайба пружинная, шайба плоская | |
| 12 | Q40112 | Плоская шайба | |
| 13 | Q40312 | Шайба пружинная | |
| 14 | Q340В12 | Гайка шестигранная тип 1 | |
| 15 | Q150В1025 | Болт с шестигранной головкой | |
| 16 | Q40110 | Плоская шайба | |
| 17 | Q40310 | Шайба пружинная | |
| 18 | Q340В10 | Гайка шестигранная тип 1 | |
| 19 | 1309911980008 | Кронштейн | |
| 20 | 1120811900011 | Скоба | |
| 21 | 1106911900009 | Впускная труба промежуточного охладителя | |
| 22 | 1320611980013 | Хомут тип Т | |
| 23 | 1120611900006 | Соединительный шланг | |
| 24 | 1106911900010 | Промежуточный охладитель в сборе | |
| 25 | Q1460820 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 26 | 1106911900011 | Впускной шланг двигателя | |
| 27 | 1106911980025 | Воздухозаборник с кронштейном |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
