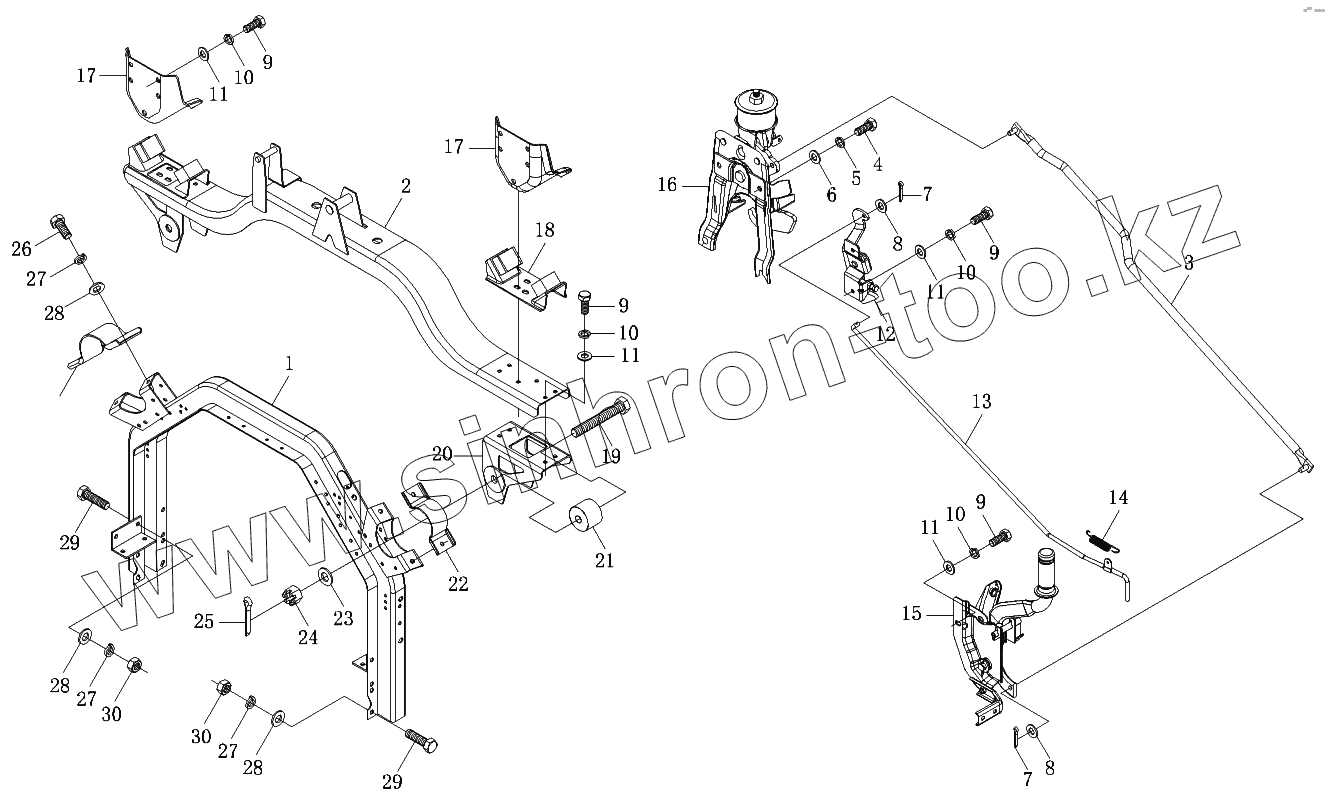

Каталог запасных частей к технике: Foton-BJ1099. Механизм опрокидывания и фиксации кабины
1
2
3
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1В22050200060 | 1В22050200060 | Установка задней подвески | |
| 1 | 1В22050200016 | Рамка нижняя | |
| 2 | 1В22050200040 | Верхняя рама задней подвески | |
| 3 | 1В22050200231 | Тяга | |
| 4 | Q150В1025 | Болт с шестигранной головкой | |
| 5 | Q40310 | Шайба пружинная | |
| 6 | Q40110 | Плоская шайба | |
| 7 | Q50108 | Шплинт | |
| 8 | Q41808 | Шайба пружинная | |
| 9 | Q150В0825 | Болт с шестигранной головкой | |
| 10 | Q40308 | Шайба пружинная | |
| 11 | Q40108 | Плоская шайба | |
| 12 | 1В22050200268 | Замок | |
| 13 | 1В22050200261 | Тяга | |
| 14 | 1В22050200198 | Пружина | |
| 15 | 1В22050200240 | Левый управляющий механизм | |
| 16 | 1В22050200201 | Корпус замка | |
| 17 | 1В22050200278 | Верхняя опора | |
| 18 | 1В22050200042 | Амортизатор | |
| 19 | Q173В16130 | Болт с шестигранной головкой | |
| 20 | 1В22050200039 | Соединительная опора | |
| 21 | 1В22050200004 | Демпфер | |
| 22 | 1В22050200027 | Хомут | |
| 23 | Q40116 | Плоская шайба | |
| 24 | Q387В14 | Гайка корончатая | |
| 25 | Q5004028 | Шплинт | |
| 26 | Q150В1230 | Болт | |
| 27 | Q40312 | Шайба пружинная | |
| 28 | Q40112 | Плоская шайба | |
| 29 | Q150В1240 | Болт, шайба пружинная, шайба плоская | |
| 30 | Q340В12 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
