Каталог запасных частей к технике: Foton-BJ1069. Впускная система
1
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29

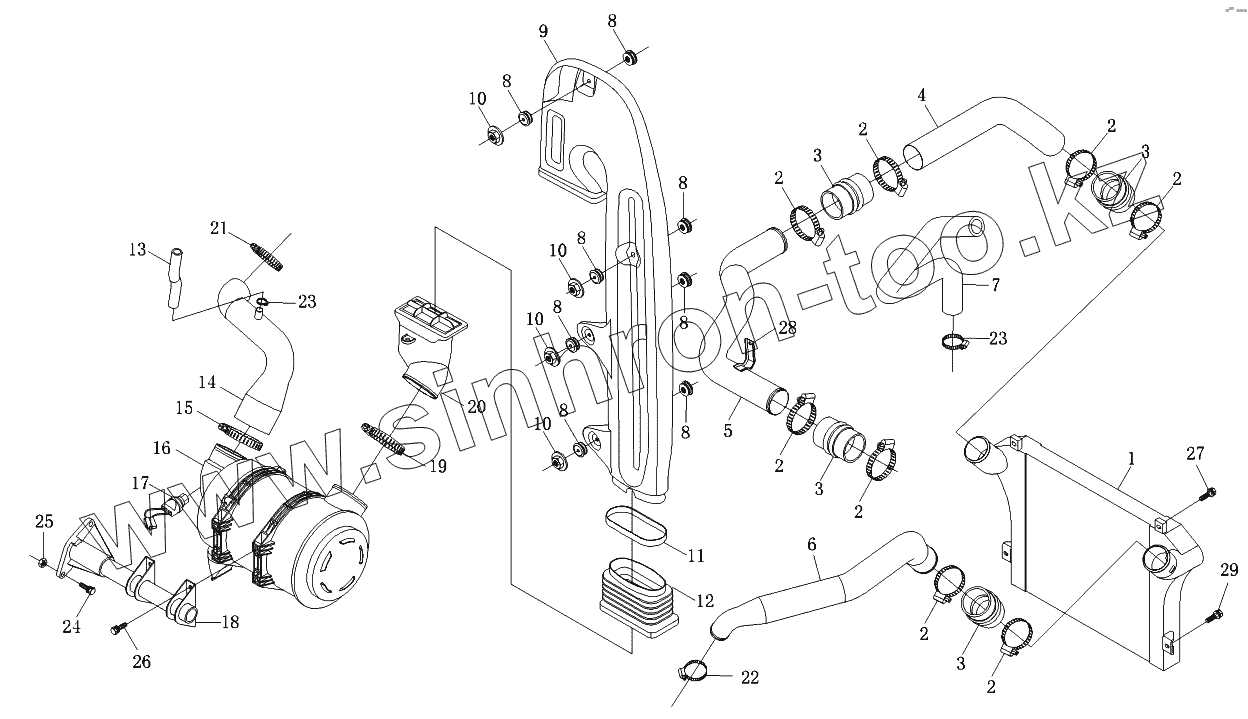

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10691190104 | 1S10691190104 | Впускная система | |
| 1 | 1106911900039 | Промежуточный охладитель в сборе | |
| 2 | Q67580 | Хомут стяжной | |
| 3 | 1104311900135 | Соединитель шланга | |
| 4 | 1106911900032 | Впускная труба двигателя 1 | |
| 5 | 1106911900033 | Впускная труба двигателя 2 | |
| 6 | 1106911900031 | Впускная труба промежуточного охладителя | |
| 7 | 1106911900038 | Впускной шланг компрессора 1 | |
| 8 | 1104911900128 | Демпфирующая прокладка | |
| 9 | 1106911900020 | Воздухозаборник | |
| 10 | Q32008 | Гайка шестигранная с зубчатым буртиком | |
| 11 | 1110811900013 | Кольцевой хомут | |
| 12 | 1106911900026 | Уплотнитель резиновый | |
| 13 | 1106911900048 | Впускной шланг компрессора 2 | |
| 14 | 1106911900050 | Впускная труба турбокомпрессора | |
| 15 | Q675110 | Хомут | |
| 16 | 1106911900063 | Фильтр воздушный в сборе | |
| 17 | 1104911900141 | Датчик засоренности воздушного фильтра | |
| 18 | 1106911900022 | Кронштейн воздушного фильтра | |
| 19 | Q675120 | Хомут червячный | |
| 20 | 1106911900027 | Штуцер для впуска воздуха 2 | |
| 21 | Q67570 | Хомут червячный | |
| 22 | Q67560 | Хомут червячный | |
| 23 | Q67527 | Хомут червячный | |
| 24 | Q1461240 | Болт | |
| 25 | Q340В12 | Гайка шестигранная тип 1 | |
| 26 | Q1461025 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 27 | Q1460830F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 28 | 1106911900169 | Резиновая подкладка | |
| 29 | Q1460820 | Болт с шестигранной головкой, пружинная шайба и плоская шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
