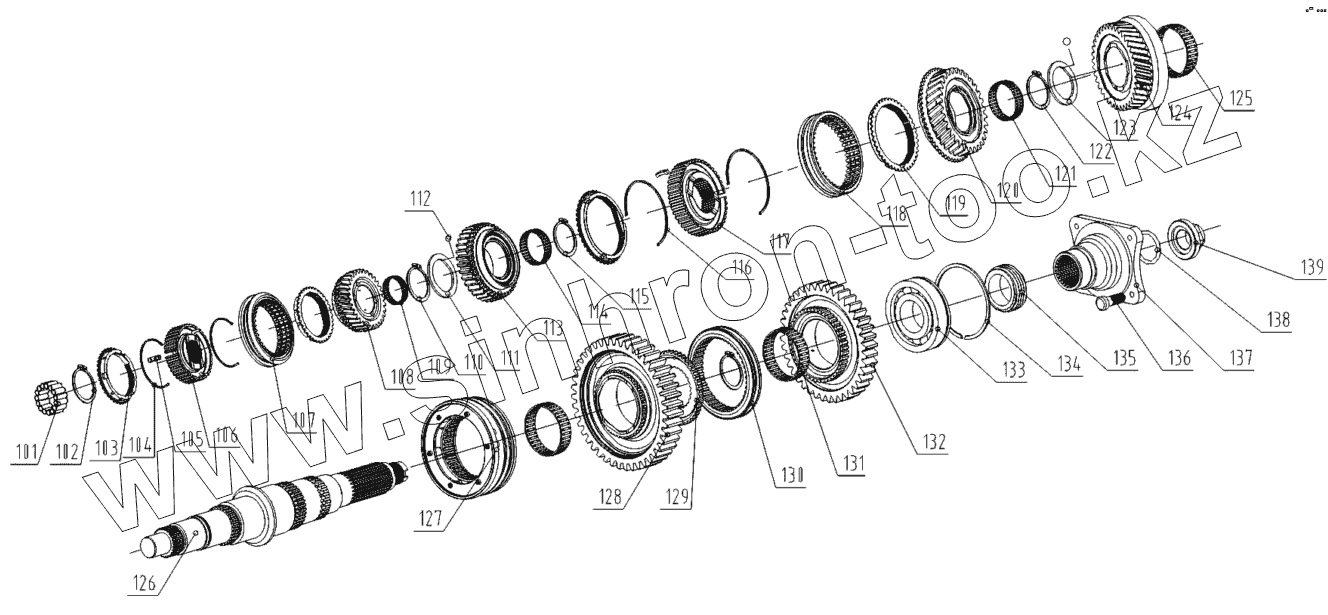

Каталог запасных частей к технике: Foton-BJ1069. Валы и шестерни коробки передач
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101 | К30Х45Х30 | Игольчатый подшипник | |
| 102 | WВ43339 | Кольцо упорное | |
| 103 | 646-3562 | Медное кольцо синхронизатора пятой и шестой передач | |
| 104 | WВ434 88Х1.5 | Пружина синхронизатора пятой и шестой передач | |
| 105 | 646-3365 | Скользящий блок синхронизатора | |
| 106 | 646-3563 | Ступица синхронизатора пятой и шестой передач | |
| 107 | 646-3564 | Втулка синхронизатора пятой и шестой передач | |
| 108 | 646-3610А1 | Шестерня шестой передачи вторичного вала | |
| 109 | К40Х45Х32.6 | Игольчатый подшипник | |
| 110 | WВ43340 | Кольцо упорное | |
| 111 | 646-3435 | Упорная пластина | |
| 112 | Q96604 | Стальной шарик | |
| 113 | 646-3410А1 | Блок шестерен четвертой передачи вторичного вала | |
| 114 | К52Х58Х30.9 | Игольчатый подшипник | |
| 115 | WВ43352Х2.35 | Кольцо упорное | |
| 116 | WВ434 140Х1.5 | Пружина синхронизатора третьей и четвертой передач | |
| 117 | 646-3363 | Ступица синхронизатора третьей и четвертой передач | |
| 118 | 646-3364 | Втулка синхронизатора третьей и четвертой передач | |
| 119 | 646-3362 | Медное кольцо синхронизатора третьей и четвертой передач | |
| 120 | 646-3310 | Блок шестерен третьей передачи вторичного вала | |
| 121 | К57Х64Х34 | Игольчатый подшипник | |
| 122 | WВ43157 | Кольцо упорное | |
| 123 | 646-3235 | Упорная пластина | |
| 124 | 646-3210 | Блок шестерен второй передачи вторичного вала | |
| 125 | К64Х71Х41.5ZW | Игольчатый подшипник | |
| 126 | 646-3011 | Вторичный вал | |
| 127 | 646-3160 | Синхронизатор первой и второй передач | |
| 128 | 646-3110 | Блок шестерен первой передачи вторичного вала | |
| 129 | 646-3863 | Ступица шестерни заднего хода | |
| 130 | 646-3864 | Втулка шестерни заднего хода | |
| 131 | К52Х58Х23.5 | Игольчатый подшипник | |
| 132 | 646-3810 | Блок шестерен заднего хода | |
| 133 | 6309NС3 | Шарикоподшипник | |
| 134 | Q43339 | Кольцо упорное | |
| 135 | 646-3911А1 | Ведомая шестерня спидометра | |
| 136 | 1700Q08-173 | Фланцевый болт | |
| 137 | 646-3921А1 | Фланец | |
| 138 | [О-образное кольцо 38,7Х3,55] | О-образное кольцо 38,7Х3,55 | |
| 139 | 530-816В | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
