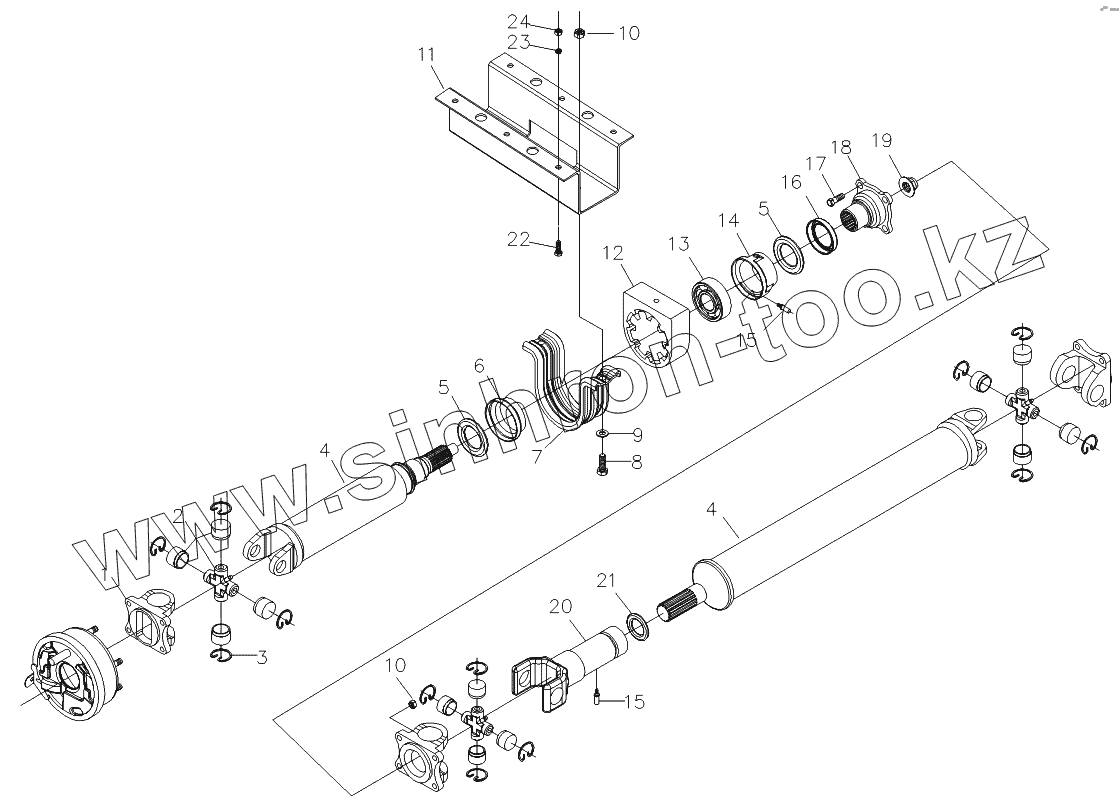

Каталог запасных частей к технике: Foton-BJ1069. Вал карданный
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10692200201 | 1S10692200201 | Карданный вал | |
| 1 | 1040-2201023С | Фланцевая вилка | |
| 2 | НWJ3-382-00 | Крестовина карданного вала | |
| 3 | 1061-2201029А | Кольцо стопорное | |
| 4 | 1043Е1-2202015 | Труба карданного вала | |
| 5 | 1061-2202021А | Сальник | |
| 6 | 1041L-2202026 | Каркас промежуточной опоры карданного вала | |
| 7 | 1041L-2202046 | Кронштейн | |
| 8 | Q151В1440 | Болт | |
| 9 | Q40114 | Шайба плоская | |
| 10 | 1117022000005 | Контровочная гайка | |
| 11 | 1106922000011 | Кронштейн промежуточной опоры карданного вала | |
| 12 | 1041L-2202027 | Промежуточная опора карданного вала | |
| 13 | 208 | Шарикоподшипник GВ/Т276-1994 | |
| 14 | 1061-2202023 | Крышка промежуточного подшипника | |
| 15 | JВ/Т7940.1-1995 | Масленка М6 | |
| 16 | 1061-2202019А | Сальник | |
| 17 | 1106622000006 | Болт карданного вала | |
| 18 | 1061-2202036С | Фланец | |
| 19 | 1040А-2202040 | Упорная гайка | |
| 20 | 1061-2201062 | Скользящая вилка | |
| 21 | 1061-2201064 | Сальник | |
| 22 | Q150В1035 | Болт с шестигранной головкой | |
| 23 | Q40310 | Шайба пружинная | |
| 24 | Q340В10 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
