Каталог запасных частей к технике: Foton-BJ1069. Установка аккумулятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19

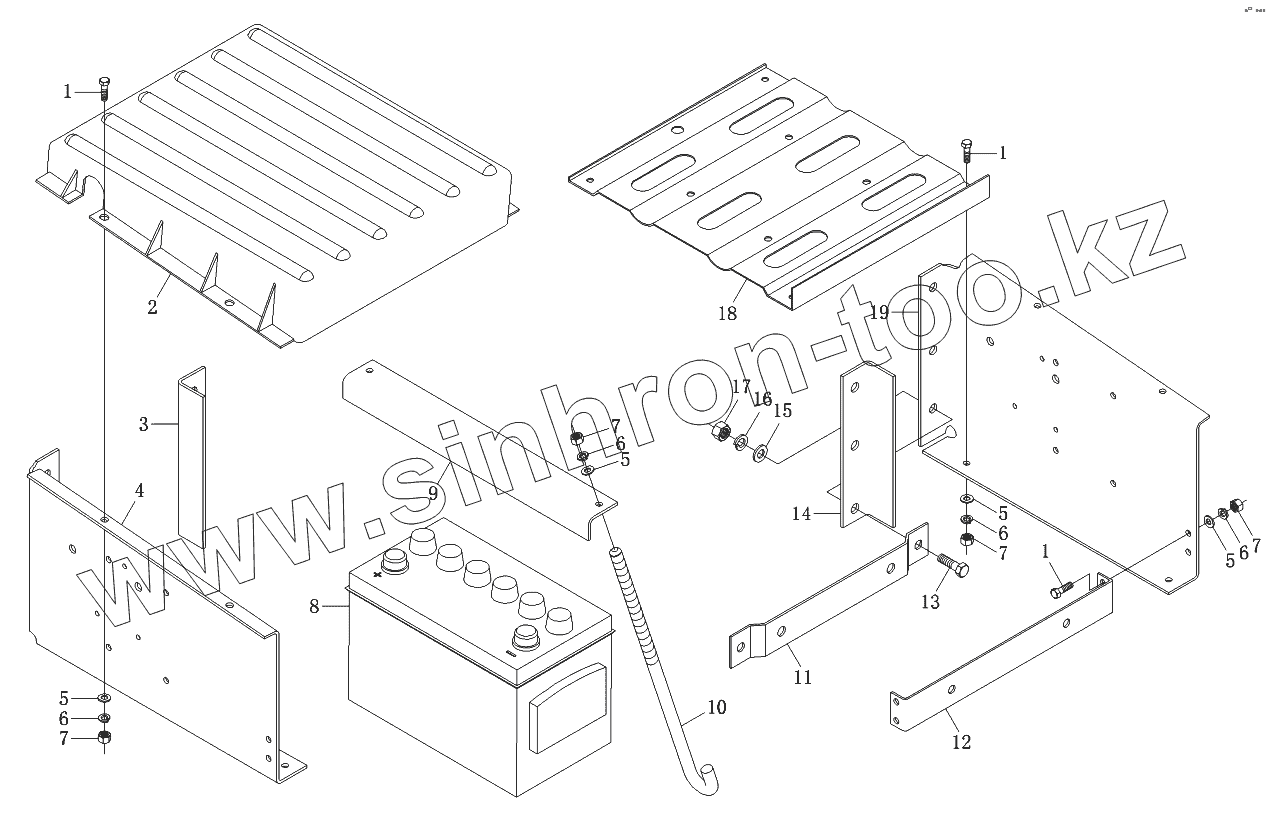

Позиция на иллюстрации Заводской номер детали Название детали
1S10693613001 1S10693613001 Аккумулятор
1 Q150В0820 Болт с шестигранной головкой
2 1103636100012 Защитная крышка аккумулятора
3 1103636100003 Усилительная пластина левой боковины
4 1103636100002 Левая пластина
5 Q40108 Плоская шайба
6 Q40308 Шайба пружинная
7 Q340В08 Гайка шестигранная тип 1
8 1110836100001 Аккумулятор
9 1103636100013 Нажимная пластина
10 1103636100010 Тяга
11 1103636100008 Задняя пластина
12 1103636100007 Планка стяжная передняя
13 Q150В1225 Болт
14 1103636100006 Усилительная пластина правой боковины
15 Q40112 Плоская шайба
16 Q40312 Шайба пружинная
17 Q340В12 Гайка шестигранная тип 1
18 1103636100011 Пластина нижняя
19 1103636100005 Правая боковина
