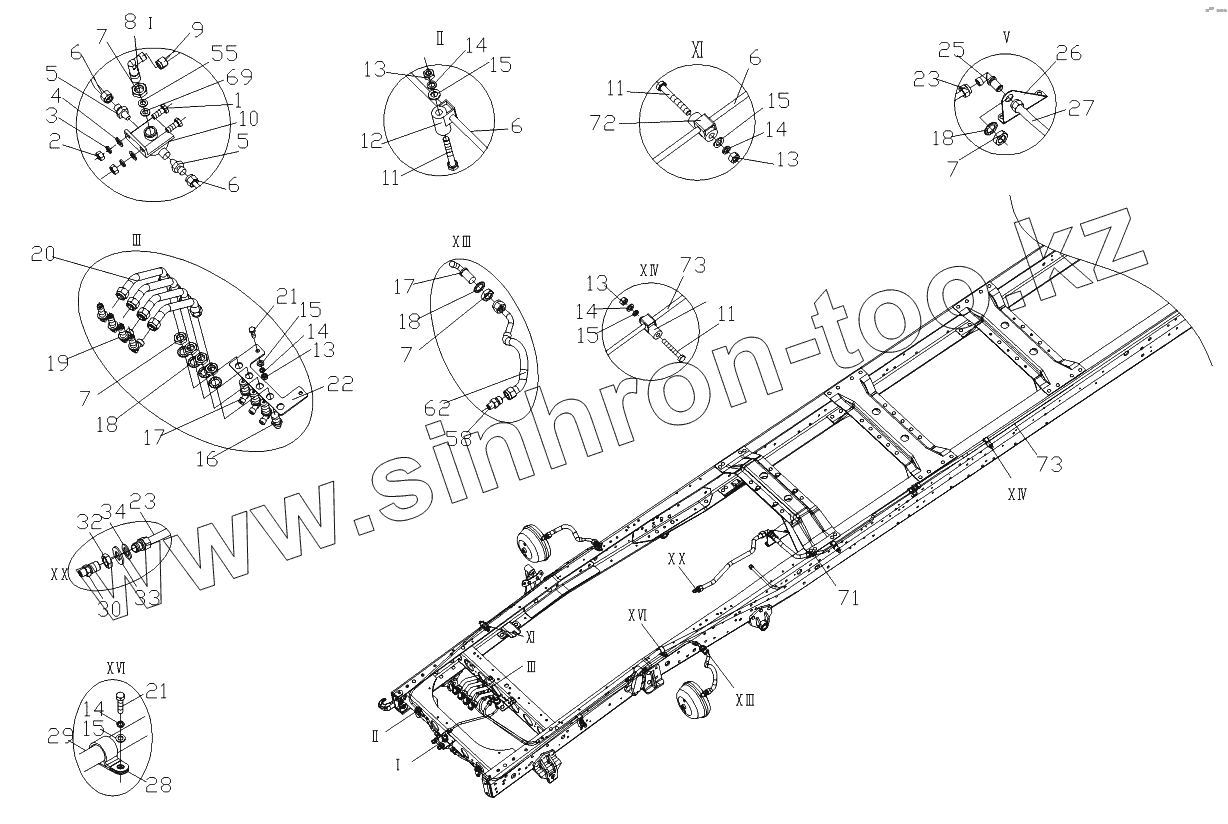

Каталог запасных частей к технике: Foton-BJ1069. Трубопроводы тормозной системы
1
2
3
4
5
5
6
6
6
6
7
7
7
7
8
9
10
11
11
11
12
13
13
13
13
14
14
14
14
14
15
15
15
15
15
16
17
17
18
18
18
19
20
21
21
22
23
23
25
26
27
28
29
30
32
33
34
55
58
62
69
71
72
73
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10693560124 | 1S10693560124 | Тормозной трубопровод | |
| 1 | Q150В1025 | Болт с шестигранной головкой | |
| 2 | Q340В10 | Гайка шестигранная тип 1 | |
| 3 | Q40310 | Шайба пружинная | |
| 4 | Q40110 | Плоская шайба | |
| 5 | 1104635600071 | Штуцер | |
| 6 | 1106935600076 | Нейлоновая трубка переднего тормоза | |
| 7 | Q351В18 | Гайка шестигранная тонкая | |
| 8 | 1106935600136 | Штуцер | |
| 9 | 1106935600078 | Трубка нейлоновая | |
| 10 | 1104635600007 | Клапан быстрого растормаживания | |
| 11 | Q150В0860 | Болт | |
| 12 | 1106335600005 | Скоба | |
| 13 | Q340В08 | Гайка шестигранная тип 1 | |
| 14 | Q40308 | Шайба пружинная | |
| 15 | Q40108 | Плоская шайба | |
| 16 | 1104635600020 | Штуцер | |
| 17 | 1104335600130 | Соединение угловое | |
| 18 | Q41218 | Стопорная шайба | |
| 19 | 1106935600109 | Соединение угловое | |
| 20 | 1106935600108 | Соединительная резиновая труба | |
| 21 | Q150В0825 | Болт с шестигранной головкой | |
| 22 | 1106935600107 | Соединительная плита | |
| 23 | 1106935600068 | Трубопровод компрессора | |
| 25 | 1104635600021 | Соединение угловое | |
| 26 | 1106935600074 | Кронштейн | |
| 27 | 1106935600100 | Соединительная резиновая труба | |
| 28 | [Хомут] | Хомут | |
| 29 | 1104335600149 | Клапан регулировки давления | |
| 30 | 1105335600008 | Штуцер | |
| 32 | Q80222 | Гайка | |
| 33 | NМО20Х2.65А | О-образное резиновое уплотнительное кольцо | |
| 34 | 1417035600120 | Сальник | |
| 55 | 1104635900011 | О-образное кольцо 16 | |
| 58 | 1104635600008 | Штуцер | |
| 62 | 1106935600105 | Резиновая трубка переднего тормоза | |
| 69 | 1104635600029 | Сальник | |
| 71 | 1104635600012 | Штуцер | |
| 72 | 1106635600093 | Скоба | |
| 73 | 1106935600164 | Труба регулятора давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
