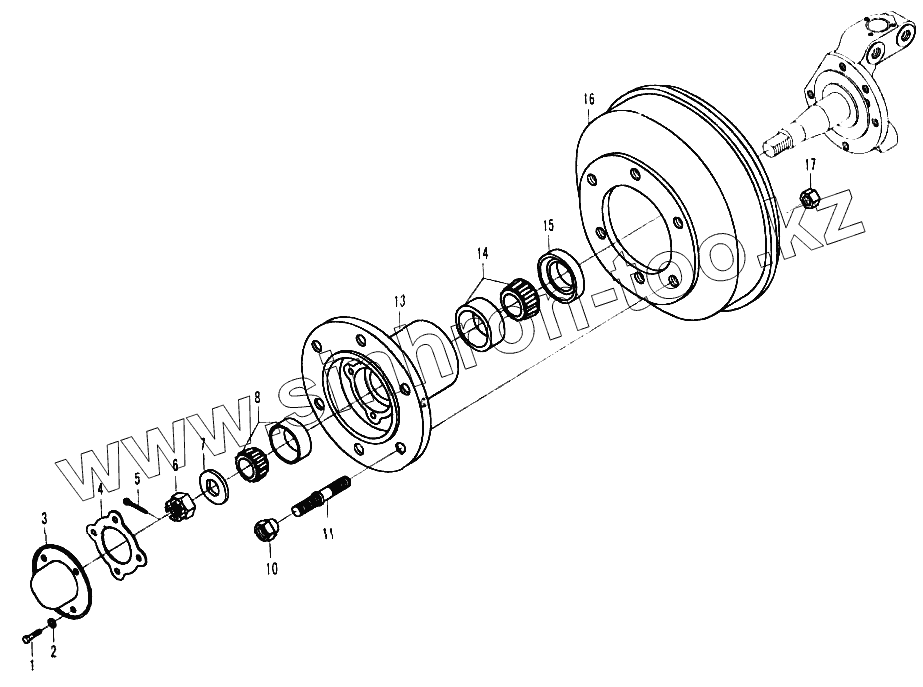

Каталог запасных частей к технике: Foton-BJ1069. Ступица переднего колеса и барабан тормозной

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

10

11

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	[Болт с шестигранной головкой М8х10 GВ/Т5783]		Болт с шестигранной головкой М8х10 GВ/Т5783
2	[Шайба пружинная GВ/Т93]		Шайба пружинная GВ/Т93
3	1056РЕ-3001060		Крышка ступицы переднего колеса
4	1056РЕ-3001061		Подкладка колпака передней ступицы
5	[Шплинт 5х50 GВ/Т91]		Шплинт 5х50 GВ/Т91
6	1041QS-3001124		Гайка поворотного кулака
7	1041QS-3001128		Шайба пружинная поворотного кулака
8	GВ/Т297-32306		Роликоподшипник конический
10	1106930003304		Гайка ступицы
11	1106930003404		Болт ступицы
13	1106930003104		Ступица переднего колеса
14	GВ/Т297-33209		Роликоподшипник конический
15	1056РЕ-3001010		Сальник
16	1106930003204		Тормозной барабан
17	[Гайка шестигранная тип I М18х1,5 GВ/Т6171-М18Х1,5]		Гайка шестигранная тип I М18х1,5 GВ/Т6171-М18Х1,5
