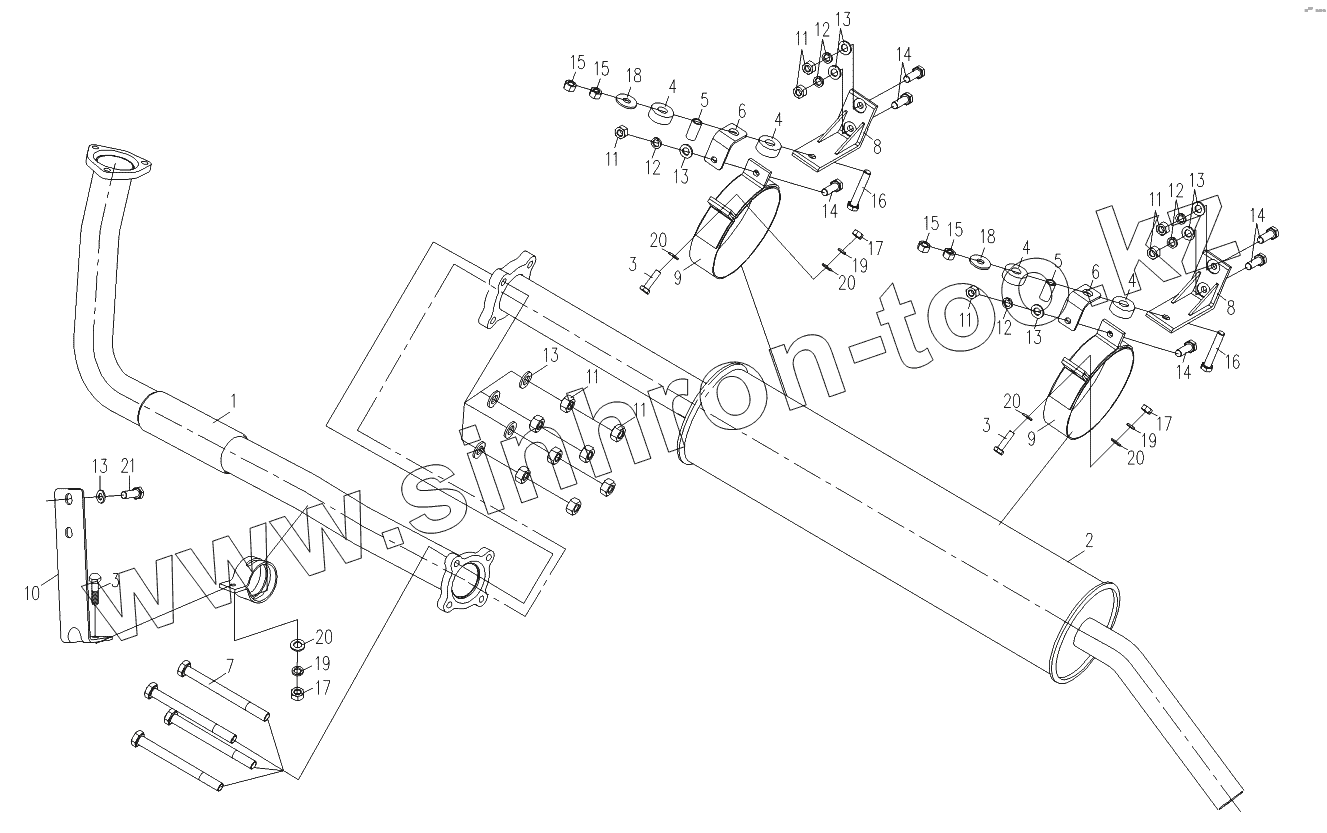

Каталог запасных частей к технике: Foton-BJ1069. Система выпуска газов
1
2
3
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
11
11
11
11
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
19
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10691200103 | 1S10691200103 | Выхлопная система | |
| 1 | 1106912000025 | Труба выхлопная | |
| 2 | 1106912000051 | Глушитель в сборе | |
| 3 | Q150В0840 | Болт с шестигранной головкой | |
| 4 | 1104312000002 | Резиновая упругая прокладка | |
| 5 | 1104312000003 | Втулка | |
| 6 | 1104312000004 | Подвесная пластина | |
| 7 | Q150В10110ТF2 | Болт | |
| 8 | 1104312000055 | Кронштейн | |
| 9 | 1106912000015 | Кронштейн подвески глушителя | |
| 10 | 1106912000034 | Подвеска выпускной трубы | |
| 11 | Q340В10 | Гайка шестигранная тип 1 | |
| 12 | Q40310 | Шайба пружинная | |
| 13 | Q40110 | Плоская шайба | |
| 14 | Q150В1030 | Болт с шестигранной головкой | |
| 15 | Q340В12 | Гайка шестигранная тип 1 | |
| 16 | Q150В1270 | Болт с шестигранной головкой | |
| 17 | Q340В08 | Гайка шестигранная тип 1 | |
| 18 | Q40212 | Шайба | |
| 19 | Q40308 | Шайба пружинная | |
| 20 | Q40108 | Плоская шайба | |
| 21 | Q150В1025 | Болт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
