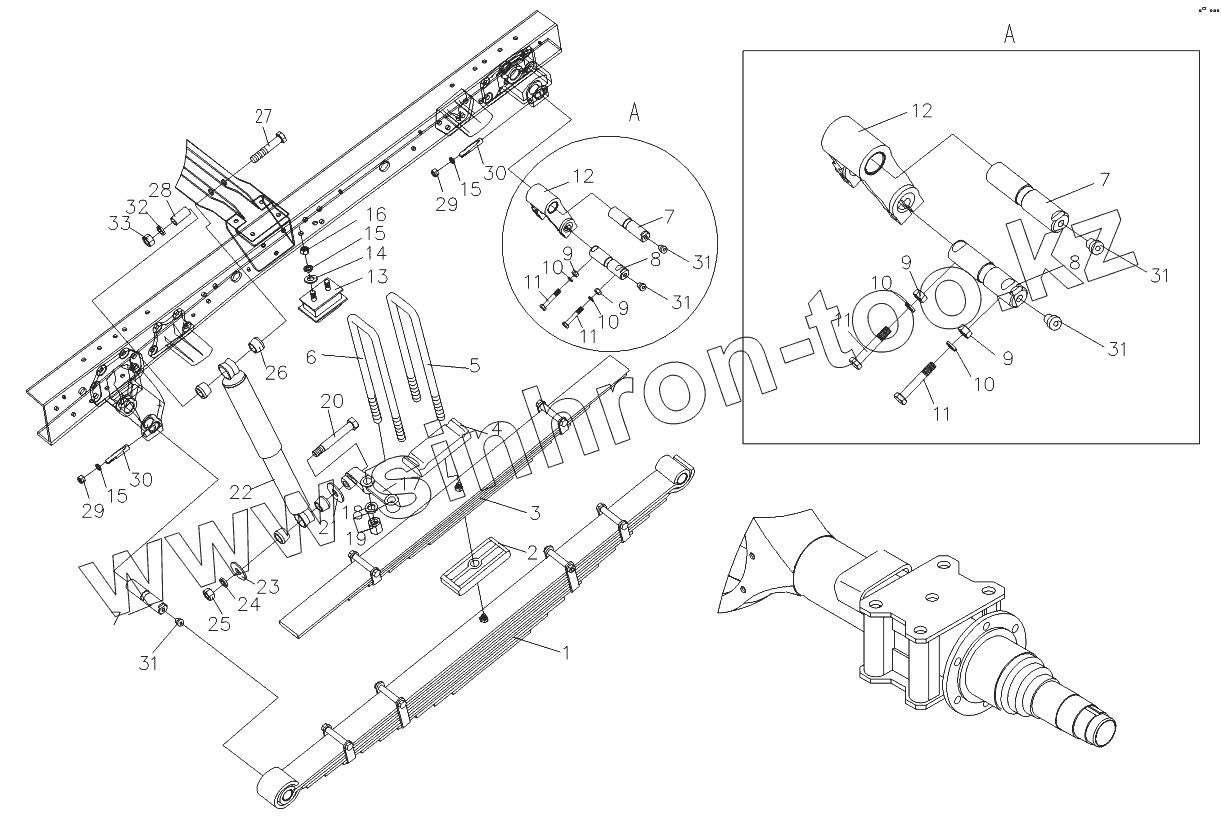

Каталог запасных частей к технике: Foton-BJ1069. Подвеска задняя
1
2
3
4
5
6
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10692950102 | 1S10692950102 | Подвеска задняя | |
| 1 | 1106629500016 | Рессора задняя | |
| 2 | 1106629500008 | Нижняя плита вспомогательной рессоры | |
| 3 | 1106929500003 | Рессора вспомогательная в сборе | |
| 4 | 1106929500028 | Крышка | |
| 5 | 1106929500027 | Стремянка задняя задней рессоры | |
| 6 | 1106929500026 | Стремянка передняя задней рессоры | |
| 7 | 1106629500005 | Ось рессоры | |
| 8 | 1106629500006 | Ось рессоры | |
| 9 | Q341В10 | Гайка шестигранная тип 1 | |
| 10 | Q40310 | Шайба пружинная | |
| 11 | Q151В1060 | Болт с шестигранной головкой | |
| 12 | 1106629500011 | Проушина с втулкой | |
| 13 | 1105329500012 | Задний буферный блок | |
| 14 | Q40112 | Плоская шайба | |
| 15 | Q40312 | Шайба пружинная | |
| 16 | Q340В12 | Гайка шестигранная тип 1 | |
| 17 | 1106629500039 | Кронштейн амортизатора нижний | |
| 18 | Q40520 | Шайба пружинная | |
| 19 | Q363В20 | Гайка шестигранная высокая | |
| 20 | 1106929500025 | Ось амортизатора нижняя | |
| 21 | Q40120 | Шайба | |
| 22 | 1106629200018 | Амортизатор | |
| 23 | Q40118 | Шайба плоская | |
| 24 | Q40318 | Шайба пружинная | |
| 25 | Q341В18 | Гайка | |
| 26 | 1106629200013 | Втулка амортизатора | |
| 27 | Q151В1675 | Гайка шестигранная тип 1 | |
| 28 | 1106629200015 | Втулка оси амортизатора | |
| 29 | Q341В12 | Гайка шестигранная тип 1 | |
| 30 | 1108929500103 | Штифт | |
| 31 | 1102922000075 | Масленка | |
| 32 | Q40316 | Шайба пружинная | |
| 33 | Q341В16 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
