Каталог запасных частей к технике: Foton-BJ1069. Педали тормоза и сцепления

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

5

5

5

6

6

7

7

7

8

8

8

9

10

11

12

13

14

15

16

17

18

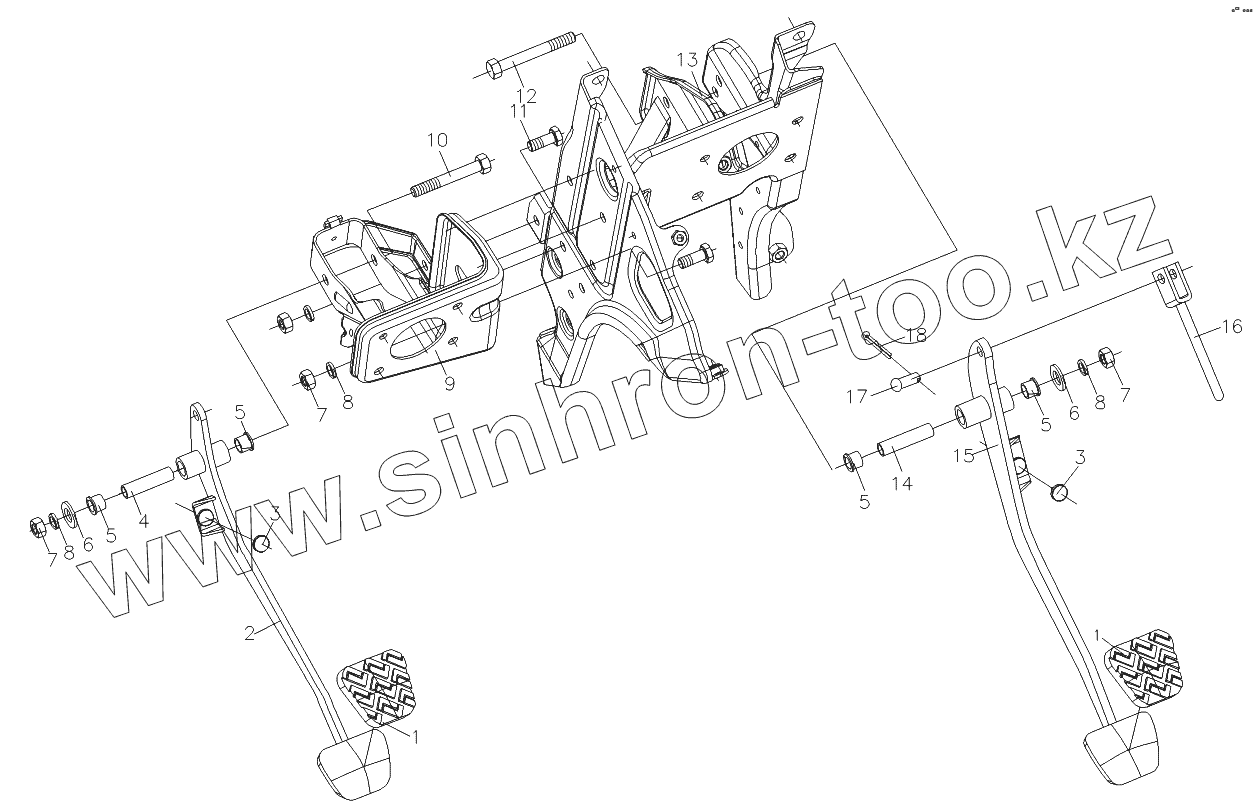

Позиция на иллюстрации	Заводской номер детали		Название детали
1104335400002	1104335400002		Блок педалей сцепления и тормоза в сборе
1	1104935400031		Накладка педали
2	1104935400021		Рычаг педали сцепления
3	3504124А		Демпфирующая накладка
4	1104935400019		Палец
5	1104935400020		Втулка
6	Q40110		Плоская шайба
7	Q341В10		Гайка шестигранная тип 1
8	Q40310		Шайба пружинная
9	1104935400013		Опора главного цилиндра сцепления
10	[Ось педали сцепления]		Ось педали сцепления
11	Q150В1025		Болт с шестигранной головкой
12	[Ось педали тормоза]		Ось педали тормоза
13	1104335400001А		Кронштейн педали тормоза в сборе
14	1104935400026		Ось
15	1104335400003		Рычаг педали тормоза
16	110433540002Р		Тяга
17	Q5101040		Палец
18	Q5004040		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
