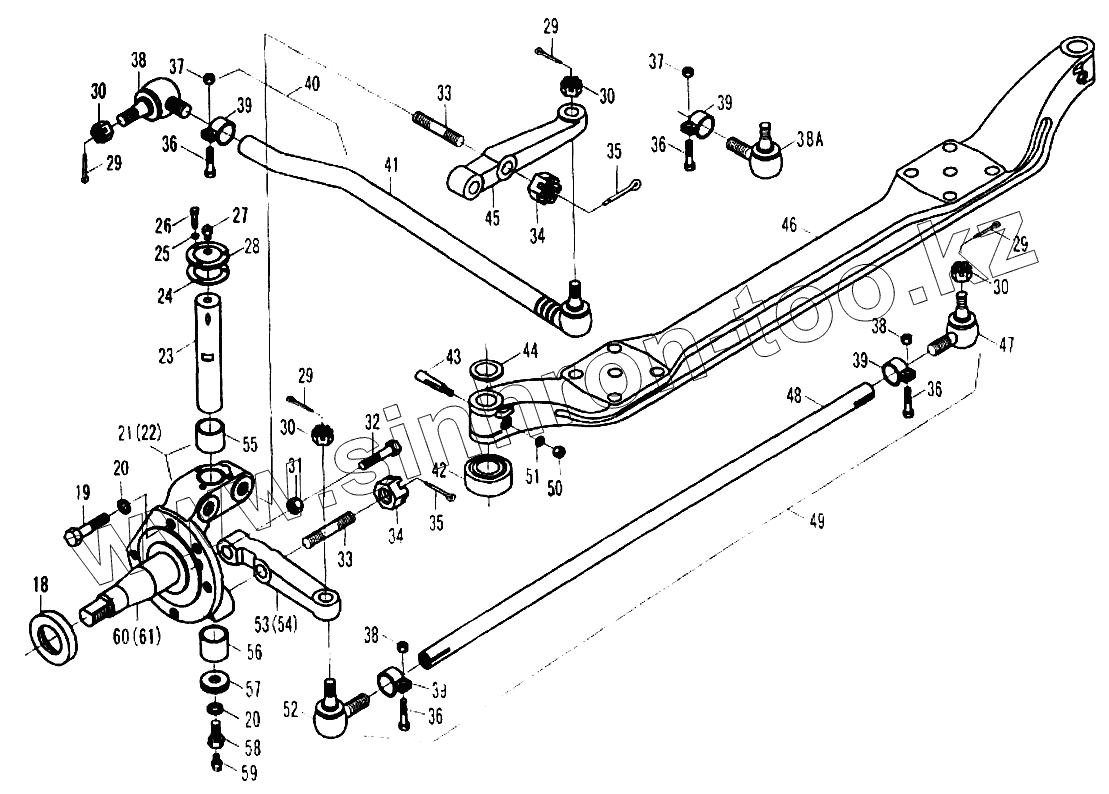

Каталог запасных частей к технике: Foton-BJ1069. Ось передняя
18
19
20
20
21
22
23
24
25
26
27
28
29
29
29
29
30
30
30
30
31
32
33
33
34
34
35
35
36
36
36
36
37
37
38
38
38
38
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18 | 1056РЕ-3001062 | Сальник | |
| 19 | [Болт с шестигранной головкой М14х1,5х30 GВ/Т5786] | Болт с шестигранной головкой М14х1,5х30 GВ/Т5786 | |
| 20 | [Шайба пружинная GВ/Т93] | Шайба пружинная GВ/Т93 | |
| 21 | 1056РЕ-3001035 | Кулак поворотный левый с втулкой | |
| 22 | 1056РЕ-3001030 | Кулак поворотный правый с втулкой | |
| 23 | 1056РЕ-3001064 | Шкворень | |
| 24 | 1056РЕ-3001065 | Подкладка крышки шкворня | |
| 25 | [Шайба пружинная GВ/Т93] | Шайба пружинная GВ/Т93 | |
| 26 | [Болт М6х12 GВ/Т5783] | Болт М6х12 GВ/Т5783 | |
| 27 | JВ/Т7940.2 | Масленка | |
| 28 | 1056РЕ-3001063 | Крышка шкворня | |
| 29 | [Шплинт 4х40 GВ/Т91] | Шплинт 4х40 GВ/Т91 | |
| 30 | Q38718 | Гайка шестигранная прорезная М18х1,5 | |
| 31 | [Гайка шестигранная тип I М14х1,5 GВ/Т6171] | Гайка шестигранная тип I М14х1,5 GВ/Т6171 | |
| 32 | 1106630001043 | Болт ограничительный | |
| 33 | 1106630002006 | Шпилька | |
| 34 | [Гайка шестигранная прорезная М18х1,5 GВ/Т9459] | Гайка шестигранная прорезная М18х1,5 GВ/Т9459 | |
| 35 | [Шплинт GВ/Т91] | Шплинт GВ/Т91 | |
| 36 | [Болт с шестигранной головкой М14х65 GВ/Т5782] | Болт с шестигранной головкой М14х65 GВ/Т5782 | |
| 37 | [Гайка М14 GВ/Т6170] | Гайка М14 GВ/Т6170 | |
| 38 | 1106630001015 | Наконечник рулевой тяги | |
| 39 | 3030СЕ-3000301 | Держатель стыка поворотного рычага | |
| 40 | 1106930000011 | Тяга рулевая в сборе | |
| 41 | 1106930000012 | Тяга | |
| 42 | ZZ032062 | Упорный подшипник | |
| 43 | 1056РЕ-3001068 | Шкворень | |
| 44 | 1056РЕ-3001069 | Регулировочная подкладка поворотного кулака | |
| 45 | 1106930000008 | Рычаг поворотного кулака | |
| 46 | 1106930000005 | Передняя ось | |
| 47 | ВJ1046Е6-3003070С | Наконечник тяги правый | |
| 48 | 1106930002104 | Тяга рулевая | |
| 49 | 1106930002004 | Тяга рулевая в сборе | |
| 50 | [Гайка шестигранная тип I М10х1 GВ/Т6171] | Гайка шестигранная тип I М10х1 GВ/Т6171 | |
| 51 | [Шайба пружинная GВ/Т93] | Шайба пружинная GВ/Т93 | |
| 52 | ВJ1046Е6-3003060С | Наконечник тяги левый | |
| 53 | 1106930000009 | Левая рулевая сошка | |
| 54 | 1106930000010 | Правая рулевая сошка | |
| 55 | 1056РЕ-3001032 | Гильза поворотного кулака | |
| 56 | 1056РЕ-3001032 | Гильза поворотного кулака | |
| 57 | 1056РЕ-3501030 | Заглушка шкворня | |
| 58 | 1056РЕ-3001074 | Заглушка | |
| 59 | JВ/Т7940.2 | Масленка | |
| 60 | 1056РЕ-3001036 | Поворотный кулак левый | |
| 61 | 1056РЕ-30010/31 | Поворотный кулак правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
