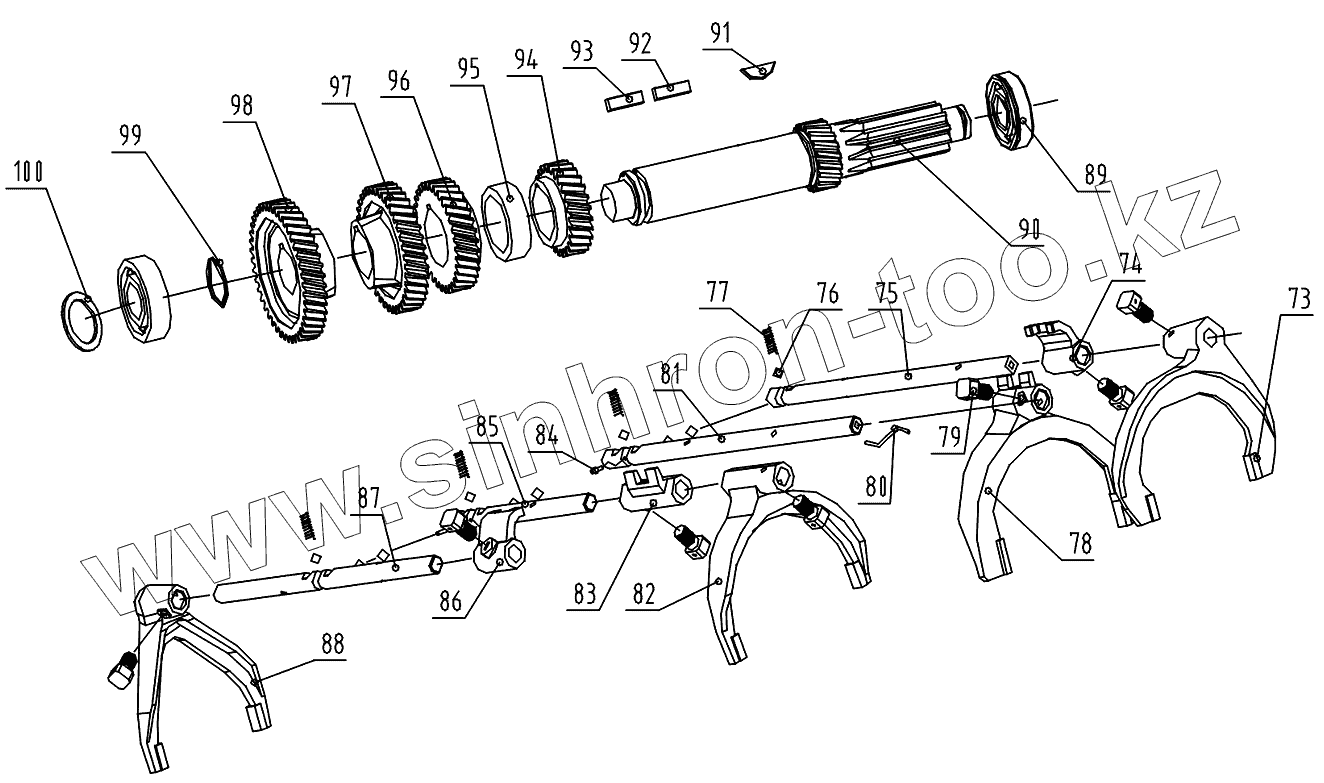

Каталог запасных частей к технике: Foton-BJ1069. Механизм переключения передач
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 646-2000А1 | 646-2000А1 | Промежуточный вал в сборе | |
| 73 | 646-6573 | Вилка переключения пятой и шестой передач | |
| 74 | 646-6575 | Направляющий блок переключения пятой и шестой передач | |
| 75 | 646-6571 | Вал вилки переключения пятой и шестой передач | |
| 76 | Q96610319 | Стальной шарик | |
| 77 | WВYI34Х1.6Х2.7 | Пружина | |
| 78 | 646-6373 | Вилка переключения третьей и четвертой передач | |
| 79 | WТМ8Х1.25Х17 | Запорный болт | |
| 80 | Q50512170 | Проволока | |
| 81 | 646-6371 | Вал вилки переключения третьей и четвертой передач | |
| 82 | 646-6173 | Вилка переключения первой и второй передач | |
| 83 | 646-6175 | Головка переключения первой и второй передач | |
| 84 | 646-6045 | Штифт | |
| 85 | 646-6171 | Вал вилки переключения первой и второй передач | |
| 86 | 646-6875 | Направляющий блок переключения хода | |
| 87 | 646-6871 | Вал вилки включения заднего хода | |
| 88 | 646-6873 | Вилка переключения заднего хода | |
| 89 | NJ307ЕV | Роликовый подшипник | |
| 90 | 646-2011 | Промежуточный вал | |
| 91 | Q5501032 | Сегментная шпонка | |
| 92 | WВ551 15Х10Х78 | Шпонка | |
| 93 | WВ551 15Х10Х43 | Шпонка | |
| 94 | 646-2311 | Шестерня третьей передачи промежуточного вала | |
| 95 | 646-2034 | Втулка регулировочная | |
| 96 | 646-2411А1 | Шестерня четвертой передачи промежуточного вала | |
| 97 | 646-2611 | Шестерня шестой передачи промежуточного вала | |
| 98 | 646-2511 | Шестерня промежуточного вала | |
| 99 | Q43150 | Кольцо стопорное | |
| 100 | WТD64Х78Х0.1 | Регулировочная прокладка переднего подшипника промежуточного вала | |
| 100 | WТD64Х78Х0.3 | Регулировочная прокладка переднего подшипника промежуточного вала | |
| 100 | WТD64Х78Х0.5 | Регулировочная прокладка переднего подшипника промежуточного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
